Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

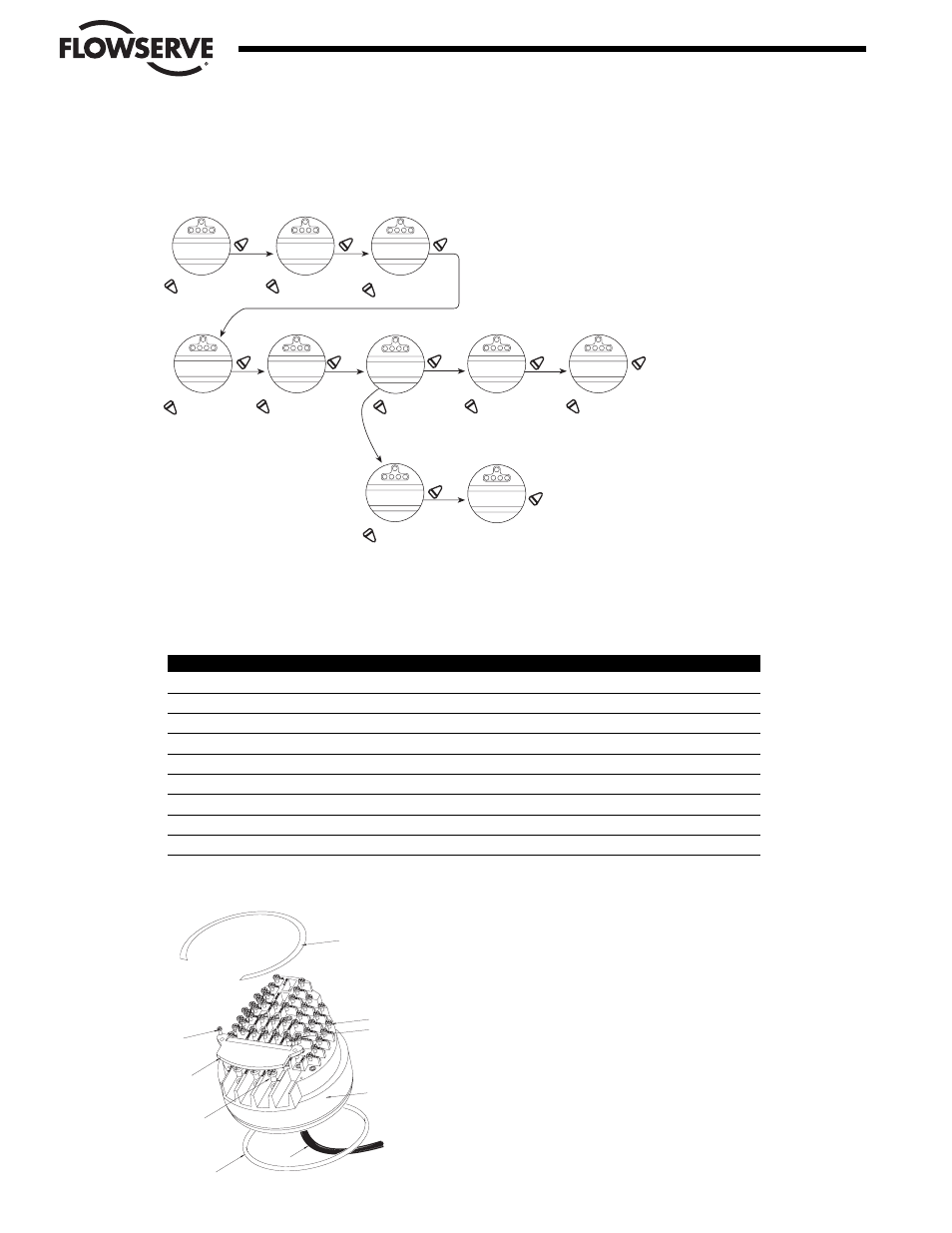

5.3 Cómo restablecer la alimentación del actuador con un nuevo módulo de control
Figura 5.12 Cómo restablecer la alimentación del actuador con un nuevo módulo de control
5.4 Bloque de conectores (MX-05, 10, 20, 40, 85 y 140)
Tabla 5.3 Lista de piezas del bloque de conectores
Número de pieza Descripción Cantidad.
1-20 Junta tórica 1
1-21 Anillo sujetador 1
1-43 Tornillo plástico de cabeza troncocónica (M3x4) 2
8-15 Bloque de conectores 1
8-16 Tornillo de cabeza combinada de autobloqueo (M3x5) 48
8-17 Tornillo de cabeza combinada de autobloqueo (M5x8) 3
8-18 Placa de recubrimiento 1
8-19 Tornillo autoenroscable de cabeza troncocónica 2
8-20 Mazo de cables de los controles 1
Figura 5.13 Bloque de conectores
5-18
Flow Control Division
Limitorque Actuation Systems
8-15
8-16
8-18
8-19
1-20
1-21
8-17
8-20
1-43
UNIT SIZE
MX-05-OK?
VOLTAGE
460 VOLT-OK?
Hz
60 Hz-OK?
ACTUATOR RPM
12/18-OK?
S/N
0 — OK?
COLD (-50ºC) UNIT
YES/NO -OK?
LOAD DEFAULT
UNIT SETTINGS?
INITIALIZE? LOAD COLD TEMP
DEFAULTS?
INITIALIZE?
.
Sí Sí Sí
Sí Sí
Sí Sí
Sí
Sí
No
No No No No No
Sí
No
No No
Responda "No" hasta que
se muestre el tamaño
correcto de la unidad.
Consulte la placa de
identificación. Responda "No" hasta
que se muestre el voltaje
correcto. Consulte la placa
de identificación. Responda "No" hasta que
se muestre la frecuencia
correcta. Consulte la placa
de identificación
Responda "No" hasta que
se muestren las RPM
correctas. Consulte la
placa de identificación Responda "No" hasta que
se muestre el valor, y luego
responda "Sí" para ingresarlo.
Consulte el número de serie
en la placa de identificación
Responda "No" para
seleccionar los parámetros
de temperatura normal,
-30ºC a +70ºC
Responda "Sí" para seleccionar
parámetros de temperatura
glacial, -50ºC a +60C.
Responda "Sí" para cargar las
configuraciones predeterminadas.
La unidad tendrá las configuraciones
predeterminadas de fábrica. Por favor, consulte el dorso del Diagrama
Limitorque de Conexión(es) del Cliente
(#L2180) del Accutronix MX (ubicado en
el interior de la cubierta del compartimiento
de los conectores) para interiorizarse sobre
la configuración predeterminada por el cliente.
Responda "No"
para cambiar
Responda "Sí"
para guardar la
configuración
Responda "No"
para cambiar.
Responda "Sí"
para cargar las
configuraciones
predeterminadas
de baja temperatura
