Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

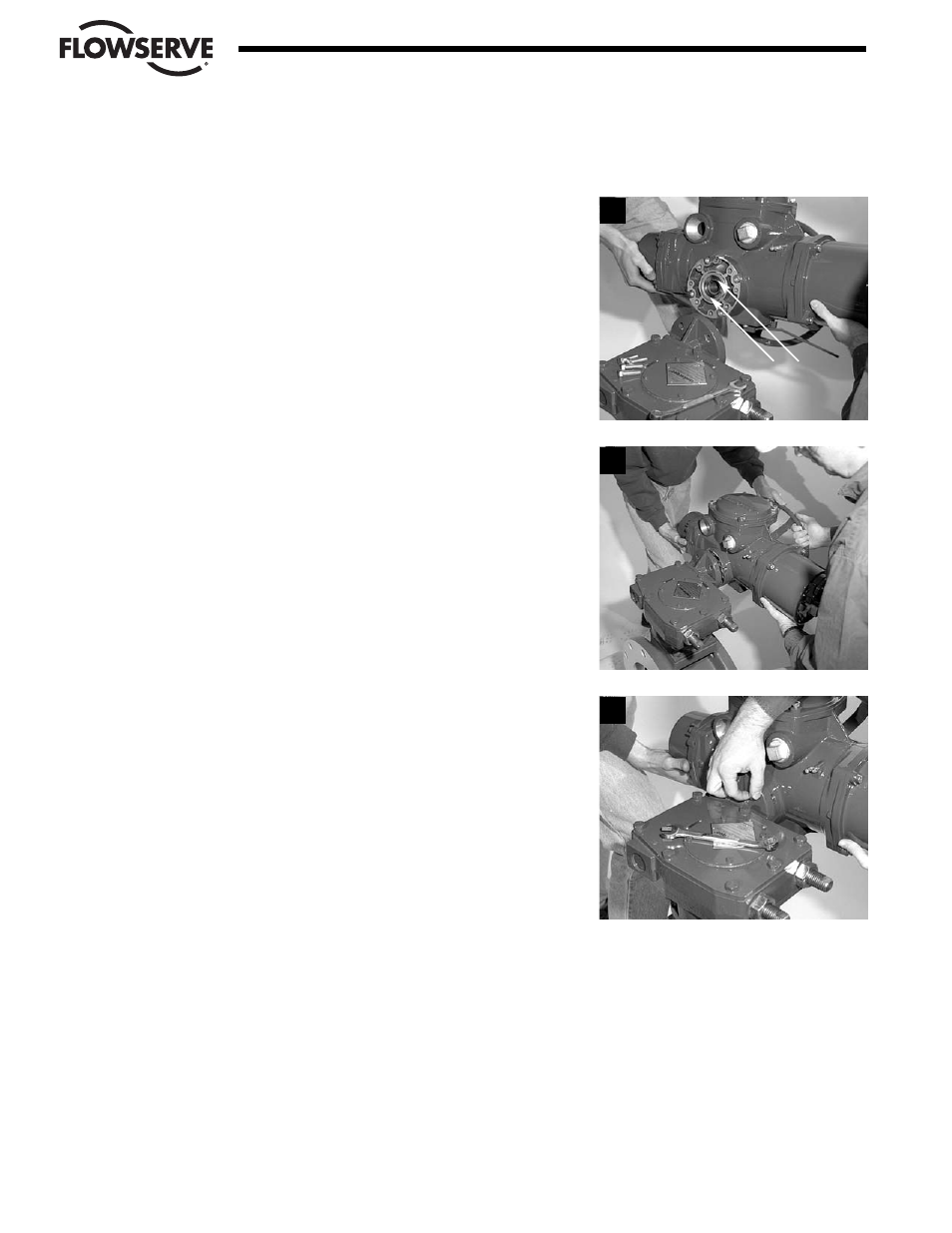

3.1.2 Reensamblaje (base tipo B1/B4/B4E)
PASO 3
Asegúrese de que la tuerca del vástago (#1-22) esté asegurada dentro del
manguito de accionamiento del actuador por medio del anillo sujetador. Baje
el actuador hacia el componente de acoplamiento, asegurándose de alinear
la bocallave y la llave de la tuerca del vástago con el componente de
acoplamiento.
PASO 4
Asegúrese de que el actuador y los orificios de acoplamiento de la brida del
adaptador de montaje estén perfectamente alineados.
PASO 5
a ADVERTENCIA : ¡Peligro de alto voltaje! Apague todas las fuentes de alimentación
antes de volver a conectar los conductores de entrada de alimentación L1, L2, L3, y
desconecte el cableado de control en el bloque de conectores.
Fije el actuador al adaptador de montaje utilizando los pernos de montaje.
PASO 6
Vuelva a conectar los conductores de entrada de alimentación L1, L2, L3, y el cableado de control al bloque de
conectores. Restablezca la fuente de alimentación cuando esté listo para operar.
3-2
Flow Control Division
Limitorque Actuation Systems
3
4
5
1-22 1-23
