Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00
4.12.1 Desmontaje
EXTRAIGA PRIMERO
1. Extraiga el actuador del adaptador de montaje.
2. Drene el aceite.
3. Extraiga la base de empuje (submontaje #10), si está instalada. (Consulte la Sección 4.8.1.)
4. Extraiga el motor (submontaje #4). (Consulte la Sección 4.1.1)
5. Extraiga el eje helicoidal (submontaje #3). (Consulte la Sección 4.10.1.)
6. Extraiga el volante montado en la parte superior (#1-8) o el volante montado lateralmente (submontaje #16).
(Consulte la Sección 4.3.1 o 4.4.1.)
7. Extraiga el adaptador del volante (submontaje #12). (Consulte la Sección 4.14.1.)
8. Extraiga el embrague y el anillo del embrague (submontaje #16). (Consulte la Sección 4.15.1.)
9. Extraiga el desembrague del volante (submontaje #5). (Consulte la Sección 4.2.1.)
10. Extraiga la placa base (submontaje #11). (Consulte la Sección 4.9.1. o
Sección 4.12.a para los modelos MX-85 y 140)
a ADVERTENCIA (MX-85 y 140)
Al extraer el montaje de la placa base, puede que el montaje del manguito de accionamiento se deslice y se desprenda del
alojamiento. Desde el extremo opuesto, sostenga el montaje del manguito de accionamiento hacia adentro al extraer el montaje de
la placa base. Consulte los procedimientos opcionales de desmontaje del manguito de accionamiento y la placa base en las
Secciones 4.12.a y 4.12.b.

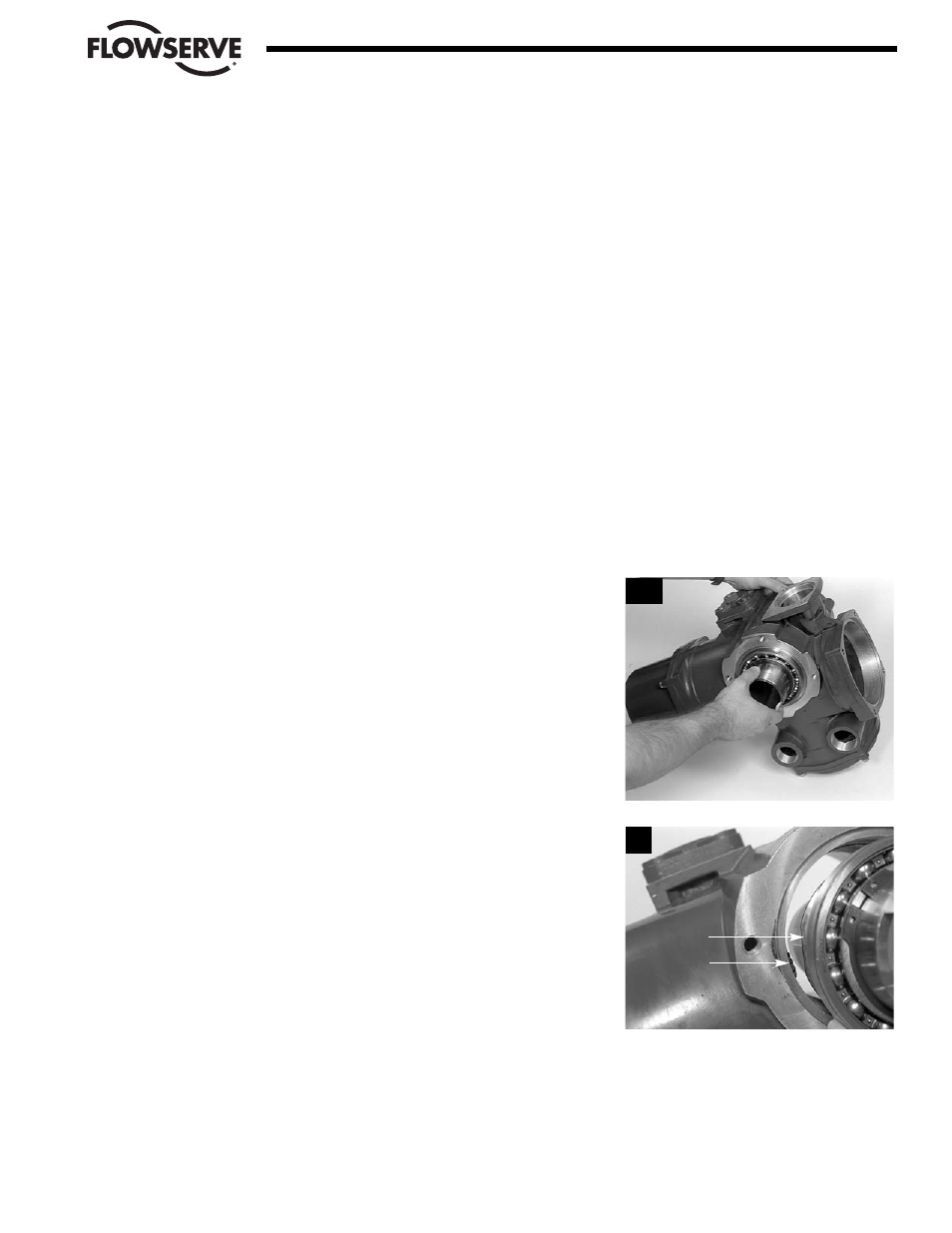

PASO 1
a ADVERTENCIA Riesgo potencial al operar mientras se exponen piezas mecánicas
peligrosas durante el desmontaje de un submontaje. Para evitar lesiones, desconecte
todas las fuentes de alimentación del actuador antes de extraer el montaje del manguito
de accionamiento. Las fuentes de alimentación pueden incluir: alimentación principal o
alimentación de control.
Una aez extraídos todos los submontajes, tire del montaje del manguito de
accionamiento (#2) hasta liberar el cojinete inferior (#2-4) del alojamiento
del actuador. Extraiga el montaje del manguito de accionamiento del
actuador.
MX-85 y 140: nstrucciones opcionales de desmontaje del manguito de
accionamiento y la placa base.
PASO 2 (VISTO DESDE EL LADO DE LA PLACA BASE DEL ACTUADOR)
PRECAUCIÓN
(MX-20 y 40) La superficie del manguito de accionamiento sirve como
superficie de sellado del aceite. Tenga cuidado de no rayar el manguito de
accionamiento al realizar los procesos de desmontaje y reensamblaje.
Ayuda Para impedir que el cartucho de accionamiento del codificador
(submontaje #14) interfiera con el montaje del manguito de accionamiento,
dé vuelta la parte plana del engranaje helicoidal para que esté paralela y del
mismo lado que el engranaje cónico del codificador.
4-45
Flow Control Division
Limitorque Actuation Systems
1A
2
Cartucho de
accionamiento
del codificador
(14)
Parte plana
del engranaje
helicoidal
