Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00 4-64
Flow Control Division
Limitorque Actuation Systems

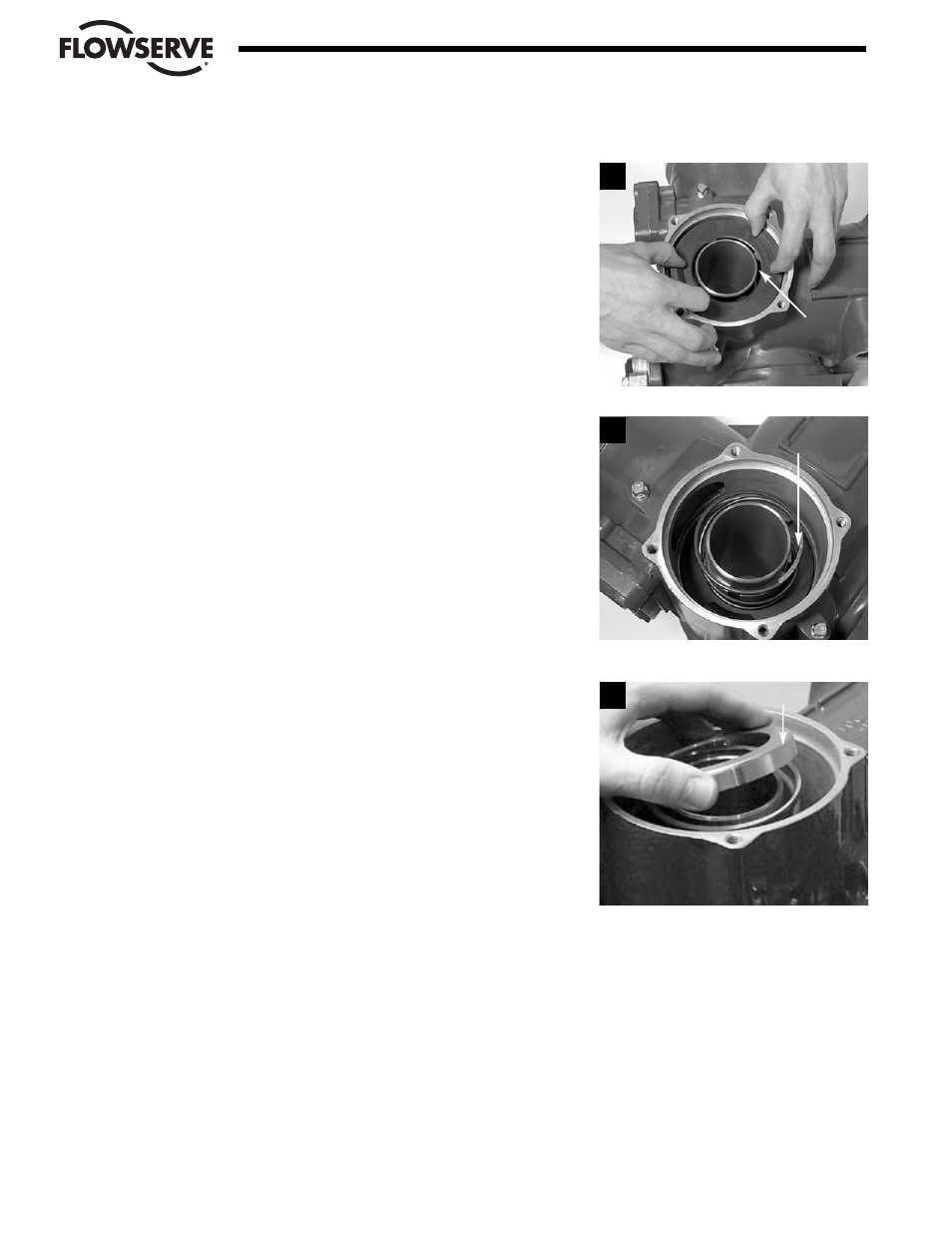

PASO 6
Deslice el embrague (#1-38) sobre el montaje del manguito de
accionamiento.
PASO 7
DESLICE el resorte (#1-39) sobre el montaje del manguito de accionamiento.
PASO 8
Deslice el espaciador del resorte (#1-40) sobre el montaje del
manguito de accionamiento.
PASO 9
Reensamble los submontajes extraídos, de acuerdo a las instruc-
ciones de reensamblaje correspondientes, en el siguiente orden:
1. Montaje del adaptador del volante (submontaje #12).
(Consulte la Sección 4.14.2.)
2. Volante montado en la parte superior (#1-8) o volante montado
lateralmente (submontaje #13). (Consulte la Sección 4.3.2 la
Sección 4.4.2 [MX-20], o la Sección 4.5.2 [MX-40].
7
8 1-40
1-39
6
1-38
