Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00
3.2 Desmontaje del actuador con base tipo A1/A1E (empuje)
NOTA: Se dispone de dos opciones de procedimiento para extraer el actuador y la base de empuje:
1. Extraiga el actuador de la base de empuje, dejando la base de empuje montada en la brida de
montaje o bien extrayendo la base de empuje por separado.
2. Extraiga el actuador y la base de empuje en bloque de la brida de montaje.
3.2.1 Desmontaje (base tipo A1/A1E)—
Desmontaje del actuador de la base de empuje por separado

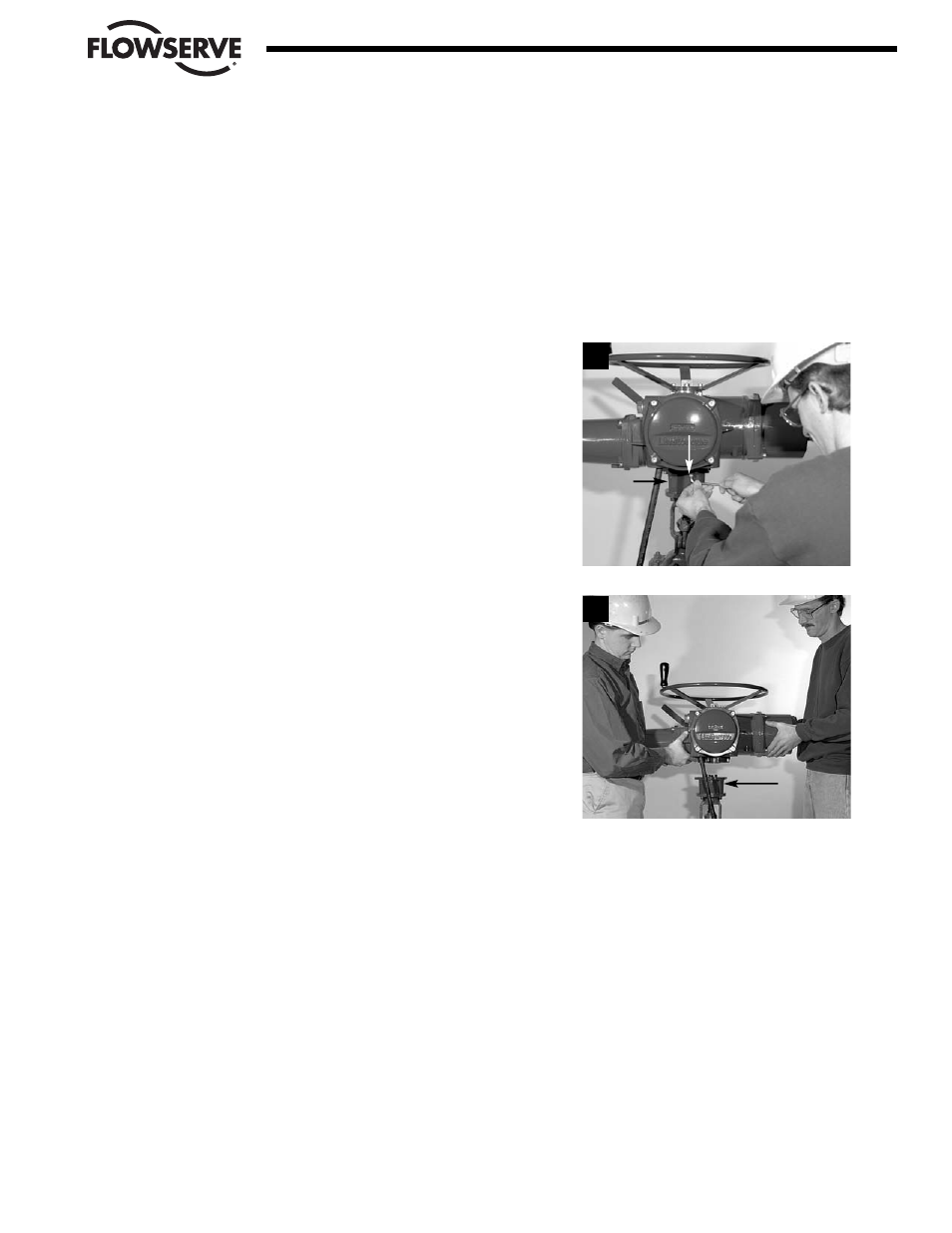

PASO 1
a ADVERTENCIA Peligro de alto voltaje! Desconecte todas las fuentes de
alimentación del actuador antes de retirarlo de la placa de montaje. Las fuentes
de alimentación pueden incluir la alimentación principal o la alimentación de
control. Si fuese necesario, desconecte los conductores de entrada de
alimentación L1, L2, L3, y el cableado de control del bloque de conectores.
Extraiga os pernos (#10-10) que fijan el actuador al montaje de la
base de empuje (#10).
PASO 2
a ADVERTENCIA Riesgo potencial de alta presión! Antes de desmontar su
actuador, asegúrese de que la válvula u otro dispositivo accionado estén
aislados y de que no se encuentren sometidos a presión.
Levante el actuador del montaje de la base de empuje (#10).
3-3
Flow Control Division
Limitorque Actuation Systems
1
2
10-10
10
10
