Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

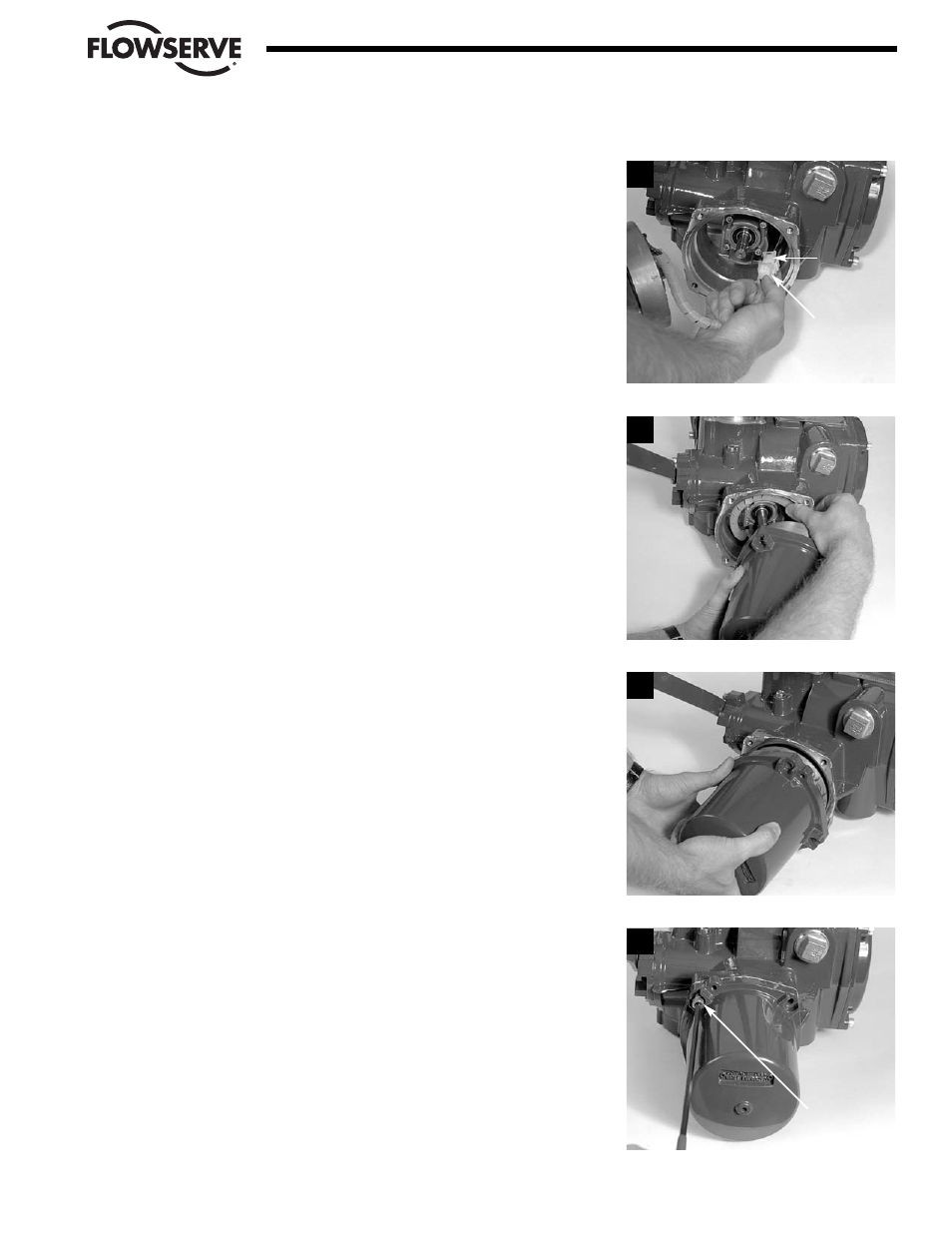

PASO 5
Sostenga el montaje del motor (alojamiento/estator/rotor) próximo al
alojamiento del actuador, y vuelva a conectar el enchufe de alimentación del
motor al conector de alimentación del motor.
PASO 6
Enrolle el cableado (envuelto en espiral) de alimentación del motor dentro de
la cavidad del motor y alrededor del alojamiento de cojinetes del motor, para
asegurarse de que no entre en contacto con el eje del rotor. En los modelos
MX-05 a 40, el cableado del motor dará alrededor de 360 vueltas. En los
modelos MX85/140, el cableado del motor dará alrededor de 180 vueltas.
PASO 7
Empuje el eje del rotor hacia el eje helicoidal que sobresale, alineando las
ranuras del eje del rotor con la clavija del eje helicoidal. Deslice el la espiga
/el piloto del alojamiento del motor hacia dentro del alojamiento del actuador
PASO 8
Coloque los cuatro tornillos (#1-14) dentro de los orificios de montaje del
submontaje del motor, y ajústelos.
4-3
Flow Control Division
Limitorque Actuation Systems
5
7
8
Motor Power
Socket
Connector
Motor Power
Plug
1-14
6
