Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

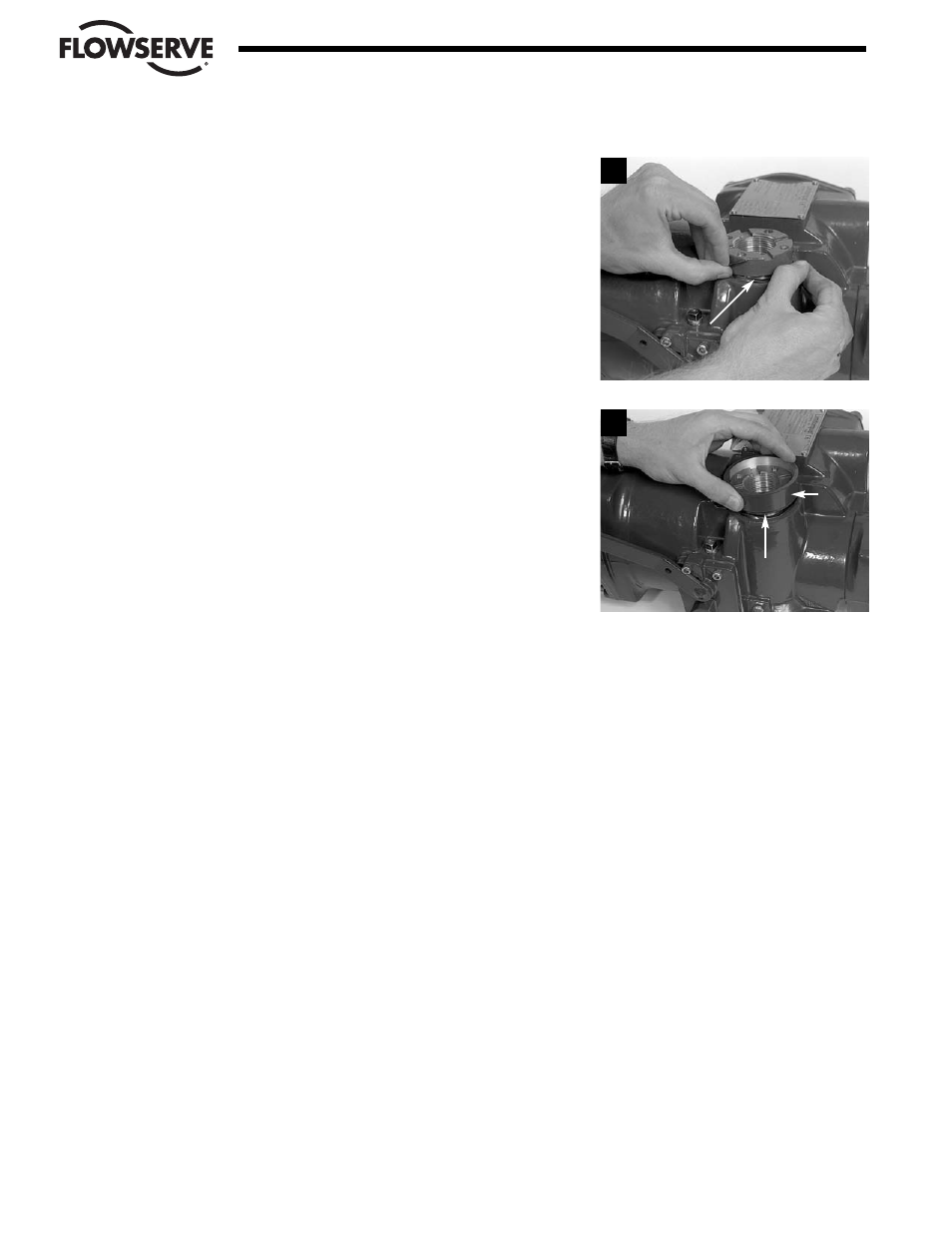

PASO 5
Una ez instalado el montaje del adaptador en el alojamiento del actuador,
enrolle el resorte ondulado (#1 10) dentro de la muesca en el adaptador del
volante.
PASO 6
Deslice el espaciador del volante (#1-9) sobre el montaje del adaptador del
volante, asegurándose de que el resorte ondulado (#1-10) se asiente en la
muesca del espaciador del volante.
PASO 7
Reensamble todos los submontajes extraídos, de acuerdo a las instrucciones de reensamblaje correspondientes,
en el siguiente orden:
1. Manguito de accionamiento (submontaje #2). (Consulte la Sección 4.11.2.)
2. Placa base (submontaje #11). (Consulte la Sección 4.9.2.)
3. Eje helicoidal (submontaje #3). (Consulte la Sección 4.10.2.)
4. Motor (submontaje #4). (Consulte la Sección 4.1.2.)
5. Volante montado en la parte superior (#1-8). (Consulte la Sección 4.3.2.)
NOTA: Una vez completado el procedimiento de montaje del volante, gire el volante lo suficiente como para
asegurarse de que el resorte ondulado no quede apretado entre el alojamiento del actuador y el espaciador del
volante. Si estuviese apretado, extraiga el volante (#1-8) y el espaciador del volante (#1-9) para volver a asentar el
resorte ondulado (#1-10) dentro de la muesca en el espaciador del volante. Instale el volante.
6. Agregue aceite.
4-52
Flow Control Division
Limitorque Actuation Systems
5
6
1-10
1-9
1-10
