Manual de mantenimiento y de piezas de repuesto de Accutronix MX

FCD LMLIM1314-00

PASO 8 (MX-20 Y 40 ÚNICAMENTE)
Reensamble
los siguientes submontajes una vez reensamblado el montaje del desembrague.
(Consulte las secciones de referencia correspondientes para obtener información sobre cómo reensamblar).
1. Volante (submontaje #13). (Consulte la Sección 4.3.2.)
2. Adaptador del volante (submontaje #12).
(Consulte las Sección 4.14.2, 4.4.2, and 4.5.2.)
3. Desembrague y anillo del desembrague (submontaje #16).
(Consulte la Sección 4.15.2.)

4.3 Volante montado en la parte superior (MX-05, 10, 20, Y 40)

Tabla 4.5 – Lista de piezas del volante montado en la parte superior (MX-05, 10, 20 y 40)

Número de pieza

Descripción

Cantidad.

1-8

Volante 1

1-11

Tornillo de capuchón de la cabeza de enchufe

4

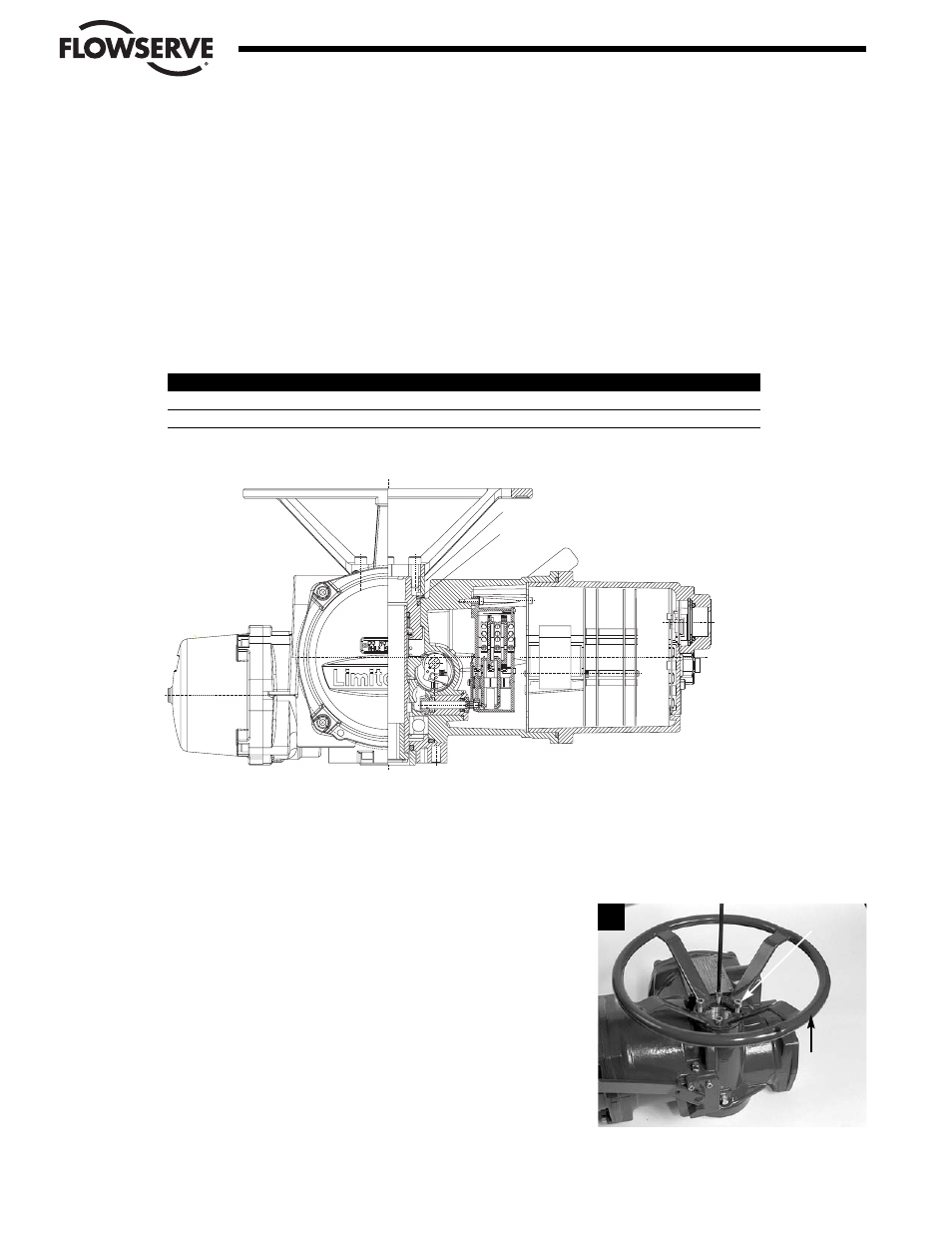

Figure 4.5 – Volante montado en la parte superior (MX-05, 10, 20 y 40)

4.3.1 Desmontaje

PASO 1

a

ADVERTENCIA

Riesgo potencial al operar mientras se exponen piezas mecánicas

peligrosas durante el desmontaje de un submontaje. Para evitar lesiones, desconecte

todas las fuentes de alimentación del actuador antes de extraer el montaje del volante

montado en la parte superior. Las fuentes de alimentación pueden incluir: alimentación

principal o alimentación de control.

Utilizando una llave hexagonal de 6 mm (MX-05 y 10) o de 8 mm (MX-20 y
40), extraiga los cuatro tornillos (#1-11) que fijan el volante (#1-8) al
montaje del adaptador del volante (#1-1.

4-10

Flow Control Division

Limitorque Actuation Systems

1-9 (MX-05 ˙nicamente) Espaciador del volante (1)

1-10 Resorte ondulado (1)

1

1-11

1-8
