Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00 5-6
Flow Control Division
Limitorque Actuation Systems

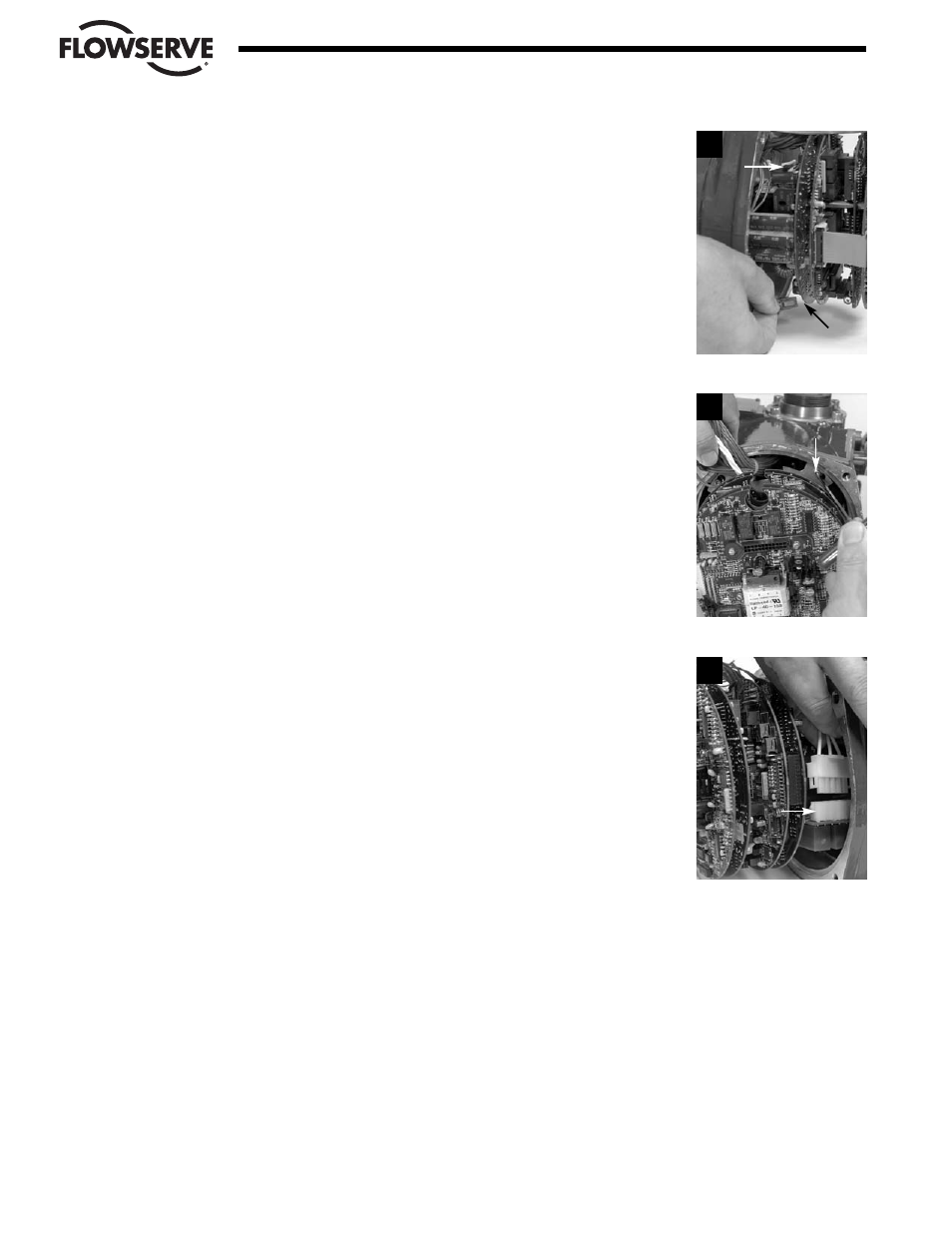

PASO 4
Desconecte os enchufes P1 y P2 del mazo de cables desde la placa de
alimentación principal.
PASO 5
Utilizando una llave hexagonal de 3 mm, afloje los tres tornillos M4 de la
placa de montaje, ubicados en la parte posterior del compartimiento de
controles. Gire ligeramente el montaje completo del módulo de control en
sentido contrario a las agujas del reloj (CCW), hasta que las ranuras de la
bocallave de la placa base (#8-1) permitan el paso de las cabezas de los
tornillos.
PASO 6
Desconecte el conector de alimentación AMP® de la sección de fusibles de la
placa de alimentación principal.
4
6
5
P1
AMP Plug
8-7
P2
