Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00 4-5
Flow Control Division
Limitorque Actuation Systems
Tabla 4.3 – Lista de piezas de desembrague (MX-20 y 40
Número de pieza Descripción Cantidad.
5-1 Cubierta del desembrague 1
5-2 Eje del desembrague 1
5-3 Leva del desembrague 1
5-4 Resorte del desembrague 1
5-5 Resorte de leva 1
5-6 Sujetador del desembrague 1
5-7 Resorte de sujetador 1
5-8 Placa de leva 1
5-9 Anillo sujetador 2
5-10 Tornillo de capuchón de la cabeza de enchufe 1
5-11 Junta tórica 1
5-12 Tornillo de capuchón de la cabeza de enchufe 2
5-13 Clavija 1
5-14 Pasador 1
5-15 Junta tórica 1
5-16 Dowel Pin 1

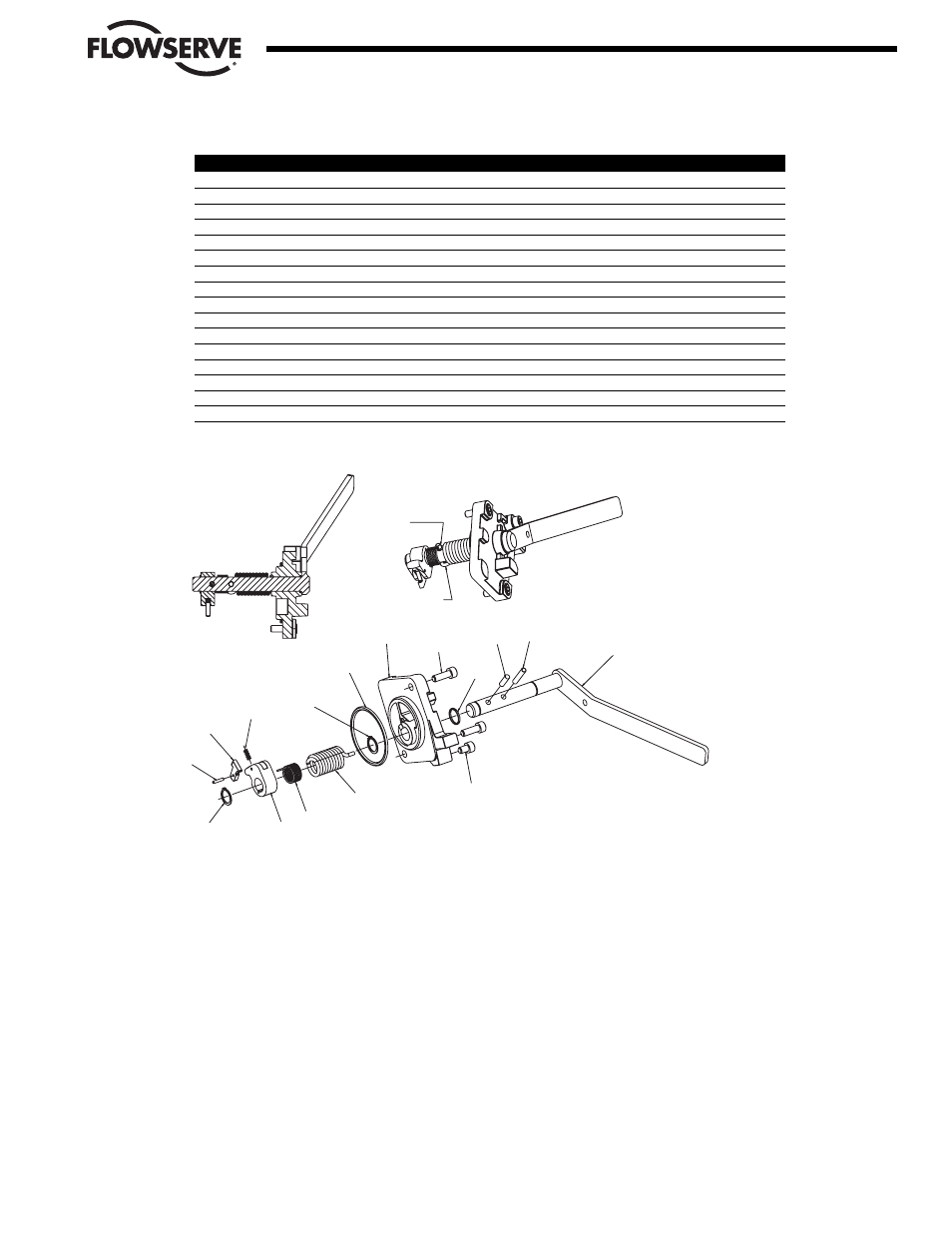

Figura 4.3 – Desembrague (MX 20 y 40)
5-2
5-14 5-13
5-12
5-10
5-11
5-1
5-15
5-9
5-4
5-5
5-7
5-6
5-16
5-9
5-3
Resorte PC
NO 5-5,
leva del
desembrague
Resorte PC NO 5-4,
eje del desembrague
