5.1.1 Desmontaje
PASO 1
a ADVERTENCIA ¡Peligro de alto voltaje! Desconecte todas las fuentes de
alimentación del actuador antes de extraer el montaje del Panel de control
Accutronix (ACP).
Las fuentes de alimentación pueden incluir la alimentación principal o la
alimentación de control.
PRECAUCIÓN Riesgo potencial de daño electrostático a los componentes
electrónicos. Antes de manipular componentes electrónicos, asegúrese de
estar descargado de electricidad estática. Para ello, toque por unos segundos
algún objeto de metal que posea descarga a tierra.

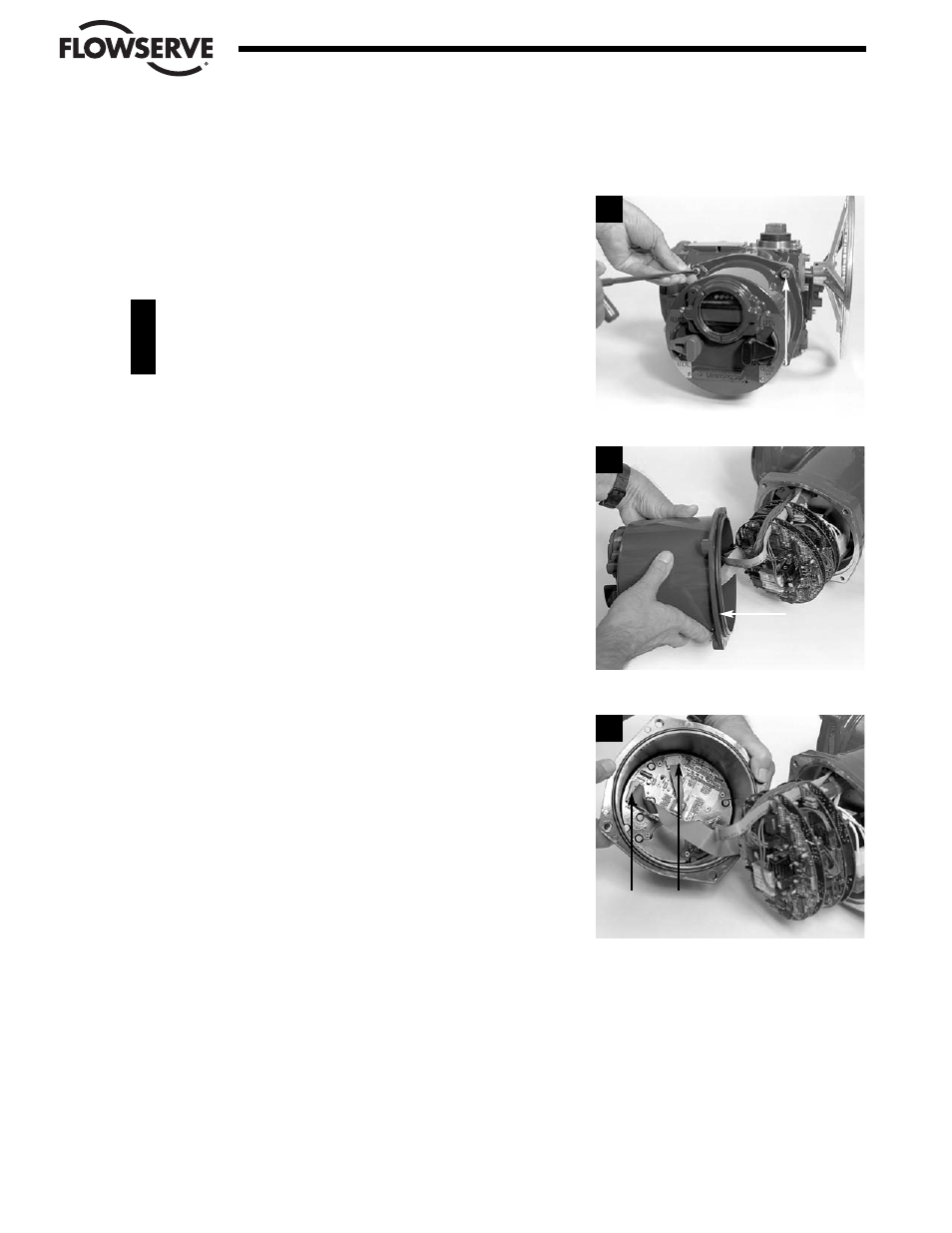

Utilizando una llave hexagonal de 6mm, extraiga los cuatro
tornillos M8 (#7-27).
PASO 2
PRECAUCIÓN
Tenga cuidado de no dejar caer la cubierta. Las cubiertas a
prueba de intemperie (WP) poseen una espiga/un piloto corto. Al extraer los
tornillos, cuide que la cubierta no se desprenda del actuador.
Desmonte la cubierta del ACP hasta que se pueda acceder a los
cables cinta. Preste atención a la junta tórica (#7-21) en la espiga/el
piloto de la cubierta del ACP. Reemplácela al reensamblar.
PASO 3
PRECAUCIÓN
Tenga cuidado de no trabar la cubierta. Las cubiertas a
prueba de explosión poseen una espiga/un piloto largo. Extráigalas con
precaución; tenga cuidado de no inclinar al desmontar del alojamiento del
actuador. Si se la inclina demasiado hacia los lados, la cubierta podría
trabarse en el alojamiento del actuador.
Desconecte los 2 cables cinta ubicados dentro de la cubierta
(#7- 23) del ACP de los conectores P1 y P3 ubicados en la placa
del ACP.
1
2
3
7-27
7-21
P1 P3
a
