Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00
PASO 5b (SÓLO MX-85 Y 140 )
Tabla 4.23 – Lista de piezas del montaje del anillo del embrague
Número de pieza Descripción Cantidad.
15-1 Anillo del embrague 1
15-2 Rodillo 1
15-3 Pasador 1
15-4 Espaciador 1
15-5 Resorte del sujetador 1
15-6 Pasador 1
15-7 Sujetador 1
15-8 Pasador 1
15-9 Tornillo de capuchón de la 1
cabeza de enchufe

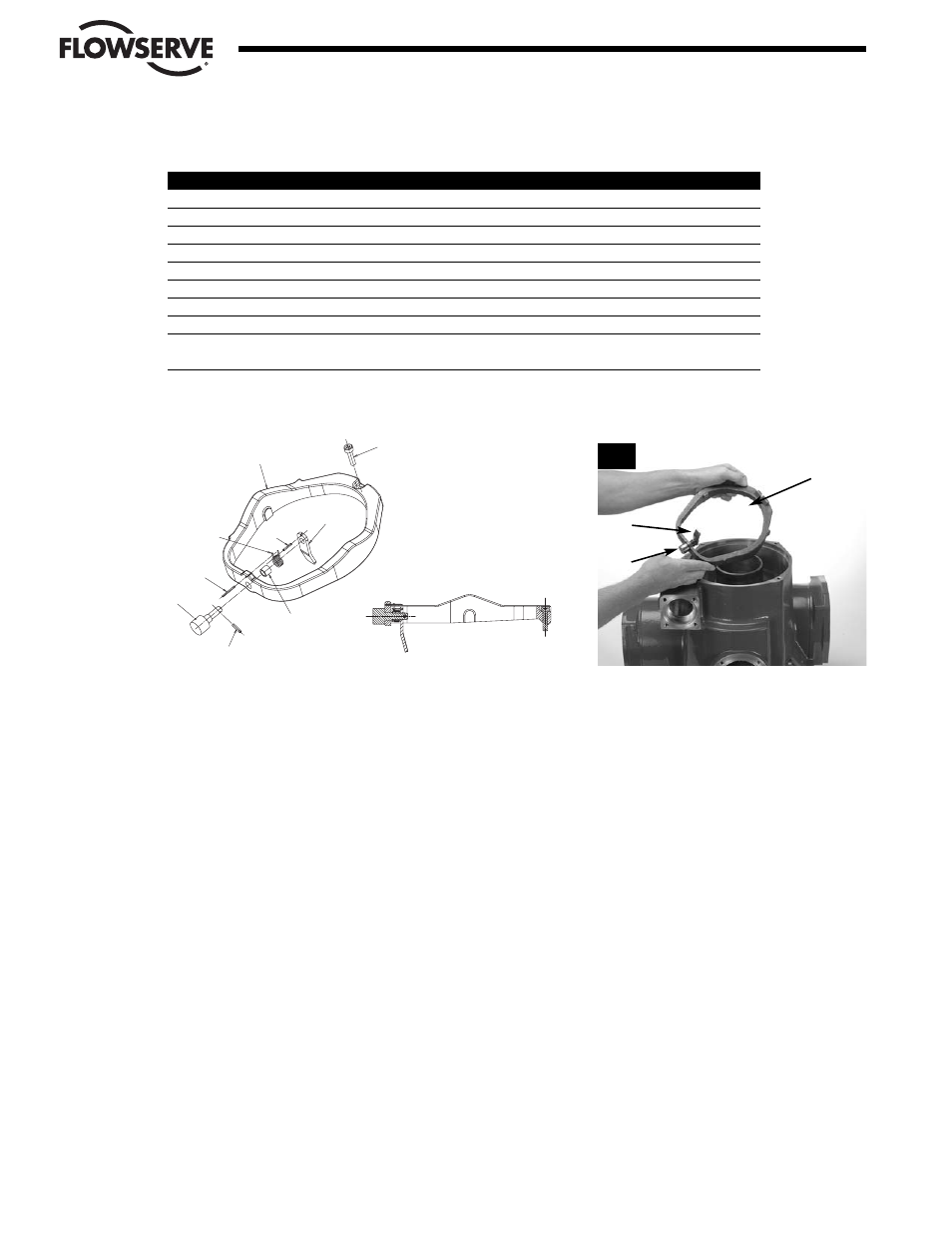

Figura 4.27 Anillo del embrague en modelos MX-85 y 140
4-62
Flow Control Division
Limitorque Actuation Systems
5b
(15-9)
(15-7)
(15-2)
SECTION A-A SECTION A-A
15-1
15-2
15-3
15-6
15-8
15-7
15-9
15-4
15-5
