Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00
4.15 Embrague y componentes del anillo del embrague
(MX-20, 40, 85 & 140)
Tabla 4.22 – Lista de piezas del embrague y de los componentes del anillo del embrague
Número de pieza Descripción Cantidad.
-38 Embrague 1
1-37 Anillo del embrague 1
1-39 Resorte del embrague 1
1-40 Espaciador del resorte 1

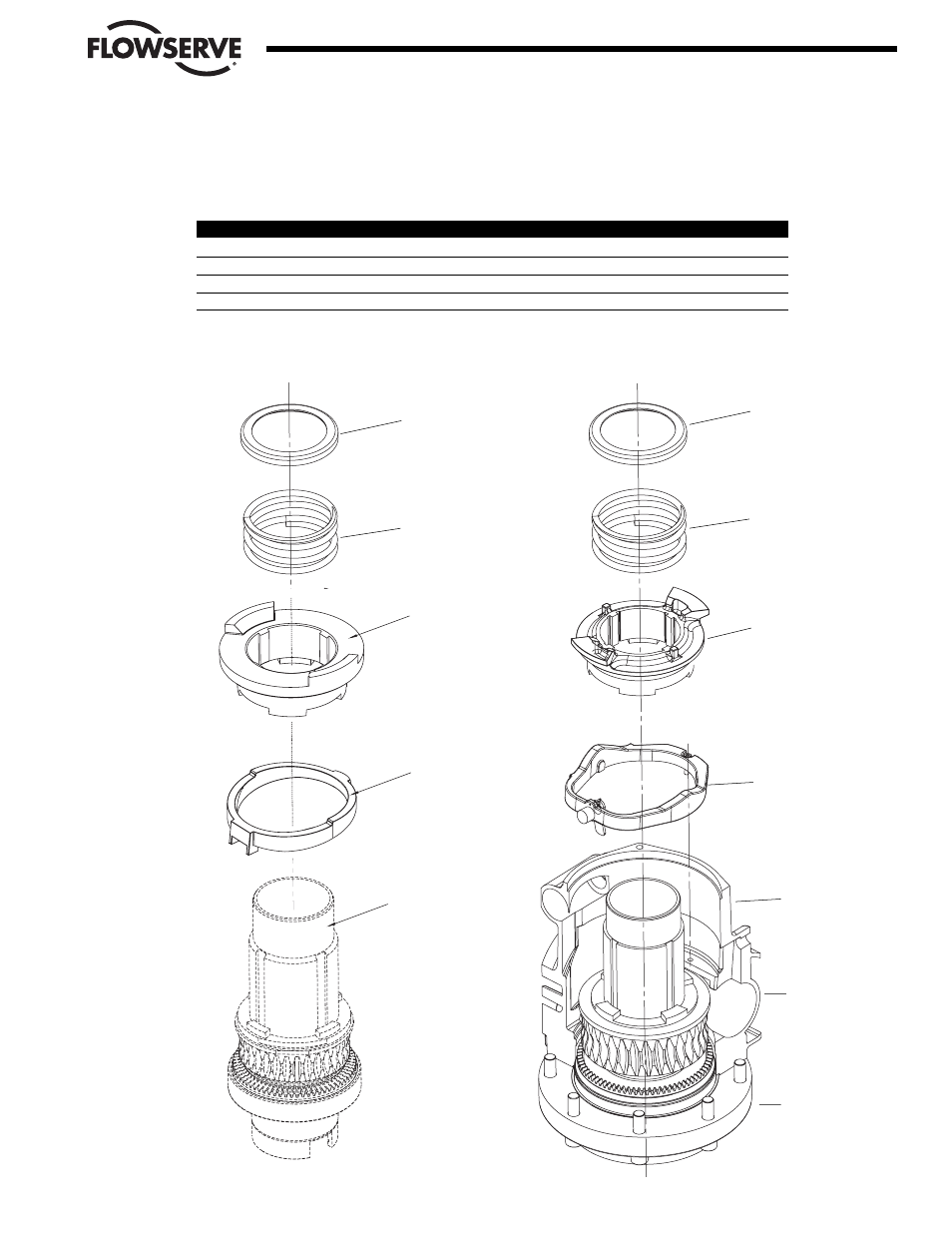

Figura 4.25 – MX-20 y 40 Figura 4.26 – MX-85 y 140
Embrague y componentes del anillo del embrague Embrague y componentes del anillo del embrague
4-59
Flow Control Division
Limitorque Actuation Systems
1-38
1-37
montaje del ma
de accionamien
1-40
1-39
1-38
1-37
montaje del manguito de
accionamiento
alojamiento
montaje de la
placa base
1-40
1-39
