Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00
4.8 Base de torsión tipo B1
Tabla 4.14 – Lista de piezas de la base de torsión tipo B1 (MX-05, 10, 20 y 40)
Número Descripción Cantidad. Cantidad. Cantidad. Cantidad.
de pieza MX-05 MX-10 MX-20 MX-40
10-1 Alojamiento de torsión 1 1 1 1
10-2 Piloto de torsión/empuje 1 1 1 1
10-3 Tuerca de torsión (B1) 1 1 1 1
10-6 Tornillo de capuchón de la 1 1 1 No disponible
cabeza de enchufe
10-7 Arandela 1 1 1 No disponible
10-8 Tapón de tubo 2 2 No disponible No disponible
10-10 Tornillo de capuchón de la 4 4 4 4
cabeza de enchufe
10-11 Accesorio para engrase 1 1 1 1
10-14 Junta tórica 2 2 1 No disponible
10-15 Junta tórica 1 1 1 1
10-16 Junta tórica No disponible No disponible 1 1
10-17 Junta No disponible No disponible No disponible 1

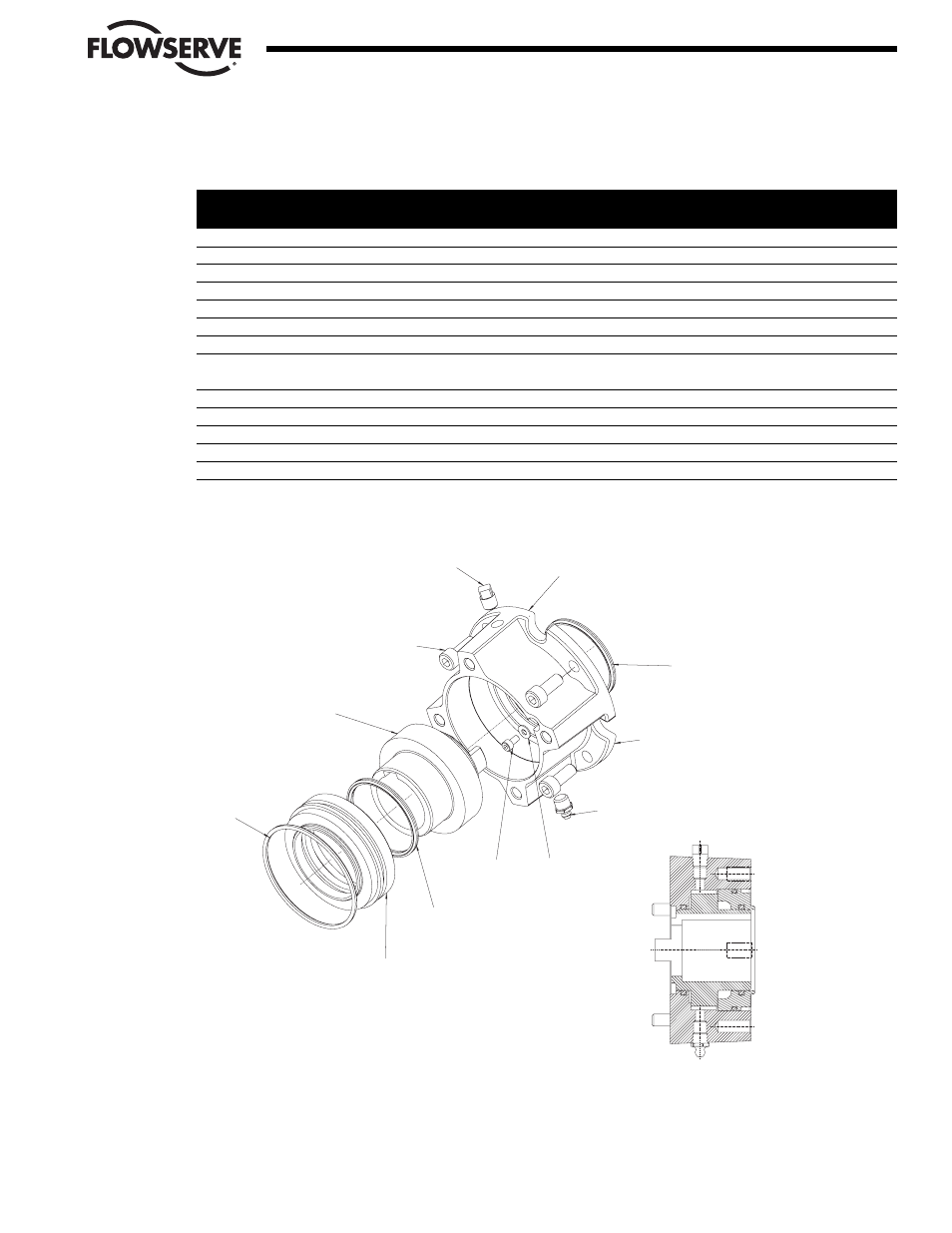

Figure 4.14 – Figura 4.14 Base de torsión tipo B1 (MX-05, 10, 20 y 40)
4-35
Flow Control Division
Limitorque Actuation Systems
10-1
10-2
10-3
10-14
10-15
10-11
10-8
10-6 10-7
10-10
10-17 (MX-40 ˙nicamente)
no se muestra la junta
10-14 (MX-05 y 10)
10-16 (MX-20 y 40)
