Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

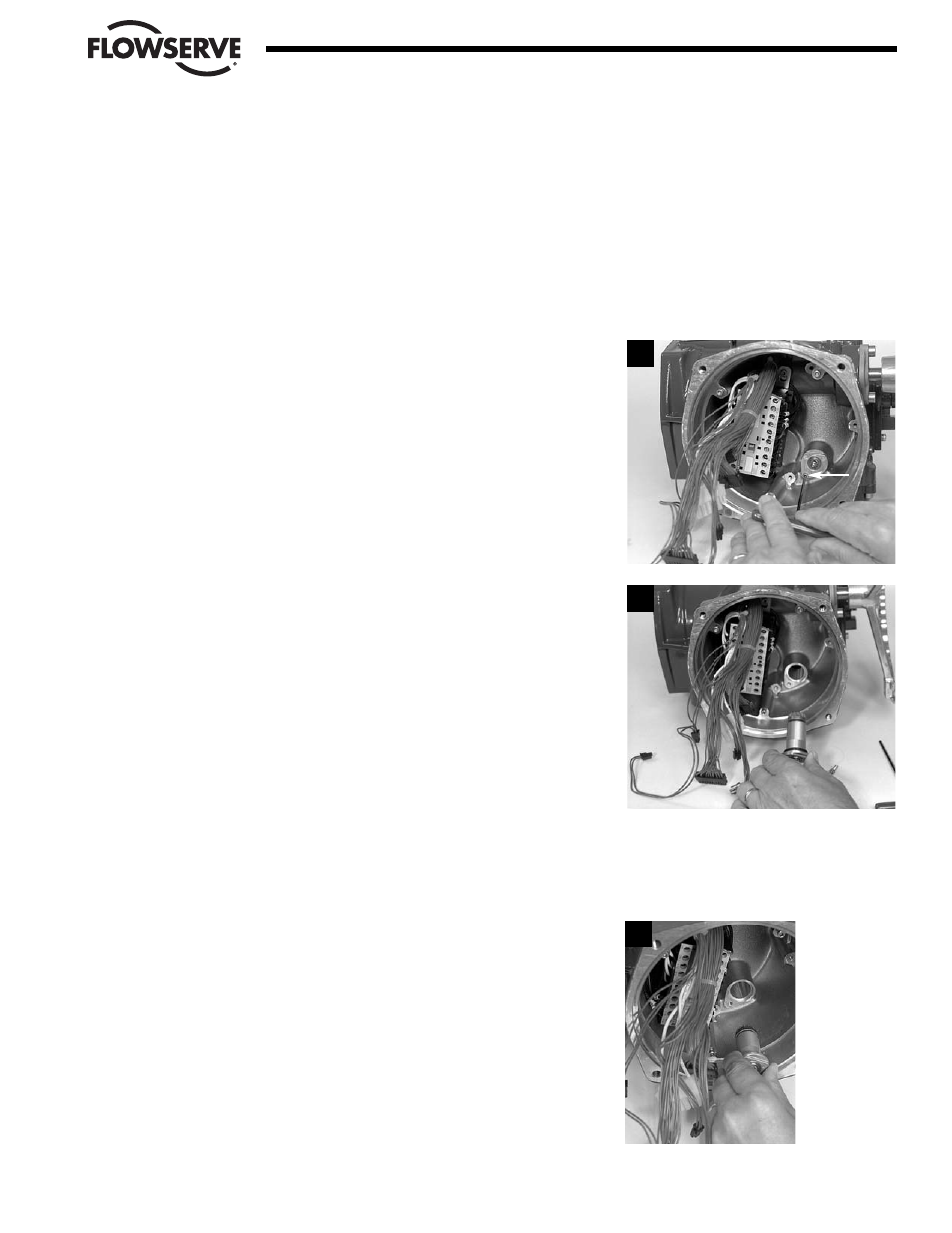

5.7.1 Desmontaje
EXTRAIGA PRIMERO
1. Drene el aceite.
2. Extraiga la cubierta del ACP (submontaje #7).
(Consulte la Sección 5.1.1.)
3. Extraiga el módulo de control (submontaje #8).
(Consulte la Sección 5.2.1.)
4. Extraiga el codificador (submontaje #6).
(Consulte la Sección 5.6.1.)
PASO 1
a ADVERTENCIA: ¡Peligro de alto voltaje! Desconecte todas las fuentes
de alimentación del actuador antes de retirar el cartucho de accionamiento
del codificador. Las fuentes de alimentación pueden incluir la alimentación
principal o la alimentación de control.
Extraiga el tornillo M4 (#14-8) utilizando una llave hexagonal de
3mm.
PASO 2
Extraiga el cartucho de accionamiento del codificador completo
del alojamiento del actuador
5.7.2 Reensamblaje
PASO 3
Si Si el actuador utiliza I.D. 1 o 2 de velocidad de accionamiento,
asegúrese de que el engranaje de entrada (#6-25) esté instalado
en el codificador (para obtener detalles, consulte la NOTA en la
página 5-28). Coloque el cartucho de accionamiento del
codificador en el alojamiento del actuador.
5-31
Flow Control Division
Limitorque Actuation Systems
1
2
3
14-8
