Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

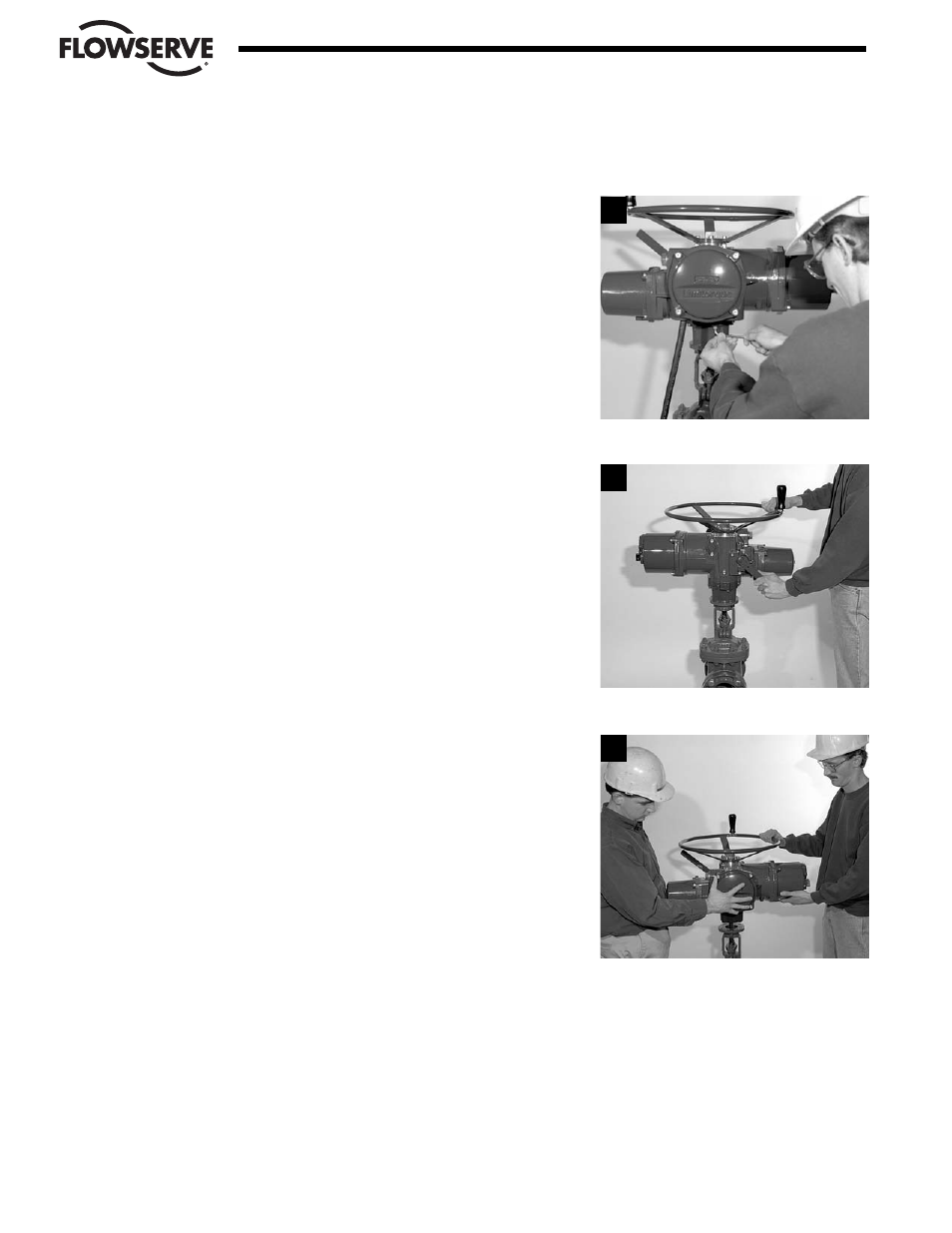

3.2.3 Desmontaje (base tipo A1/A1E)—Actuador y base de empuje en bloque
PASO 1
a ADVERTENCIA ¡Peligro de alto voltaje! Desconecte todas las fuentes de
alimentación del actuador antes de extraerlo de la placa de montaje. Las fuentes de
alimentación pueden incluir la alimentación principal o la alimentación de control. Si
fuese necesario, desconecte los conductores de entrada de alimentación L1, L2, L3, y el
cableado de control del bloque de conectores.
ADesmontaje de actuador + base de empuje
Extraiga Los pernos que fijan el actuador y la base de empuje (#10) al adap-
tador de montaje
PASO 2
a ADVERTENCIA ¡Riesgo potencial de alta presión! Antes de desmontar su actuador,
asegúrese de que la válvula u otro dispositivo accionado estén aislados, y que no se
encuentren sometidos a presión.
Desembrague el actuador a modo manual.
PASO 3
Gire el volante hasta que el actuador se levante y se separe del vástago
roscado.
3-6
Flow Control Division
Limitorque Actuation Systems
