Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00
4.14 Adaptador del volante (MX-10, 20 y 40/Engranaje helicoidal del
volante (MX-10, 20, 40, 85 y 140)
Tabla 4.20 – Lista de piezas del montaje del adaptador del volante
Número de pieza Descripción Cantidad.
12-1 Adaptador del volante 1
12-2 Cojinete de bolas 1
12-3 Anillo del cuadrante 1
12-4 Junta tórica 1

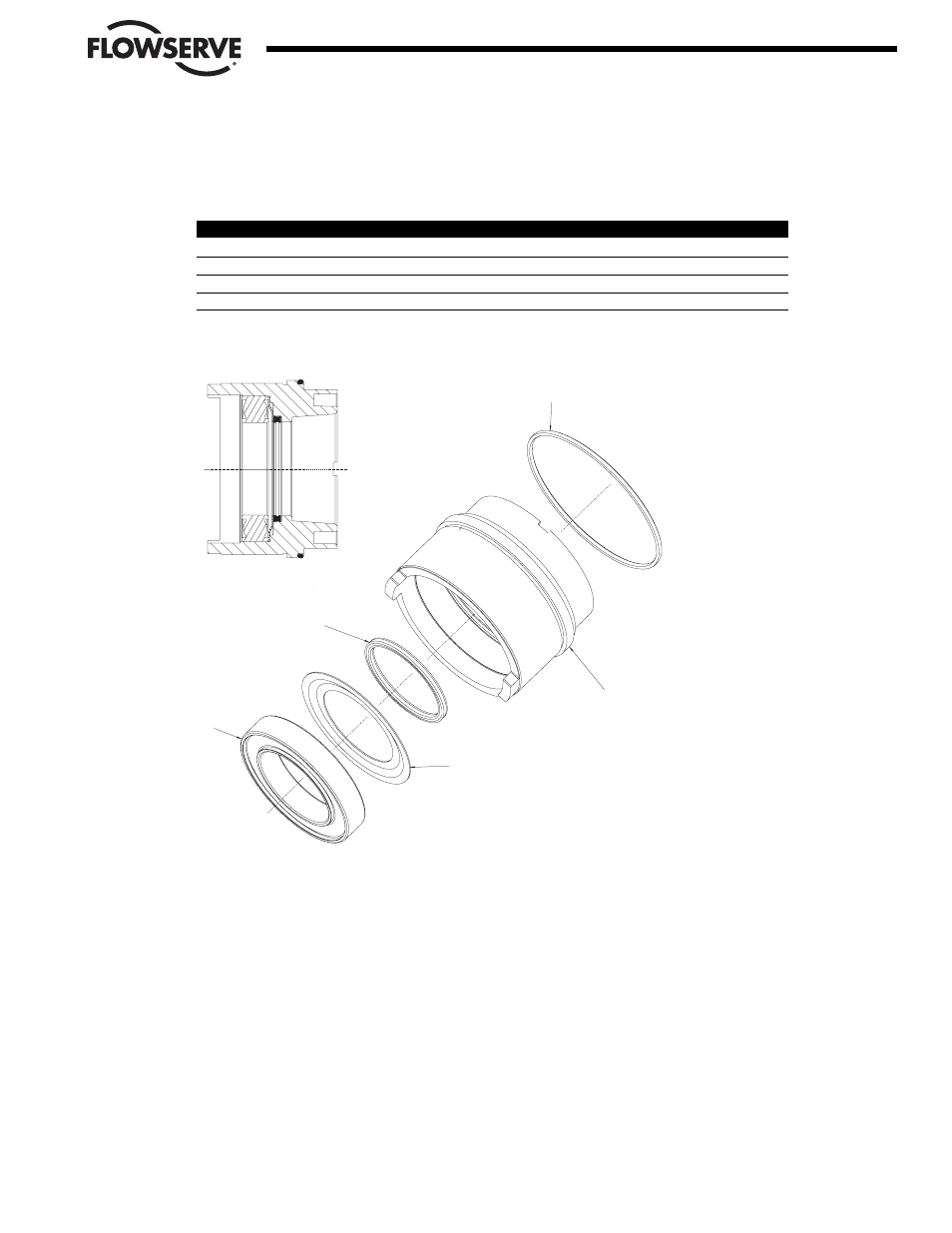

Figura 4.23 – Montaje del adaptador del volante
4-53
Flow Control Division
Limitorque Actuation Systems
12-4
12-1
12-3
12-2
12-5
Exclusivamente para el adaptador
del volante del modelo MX-20
(retiene el anillo del cuadrante 12-3)
