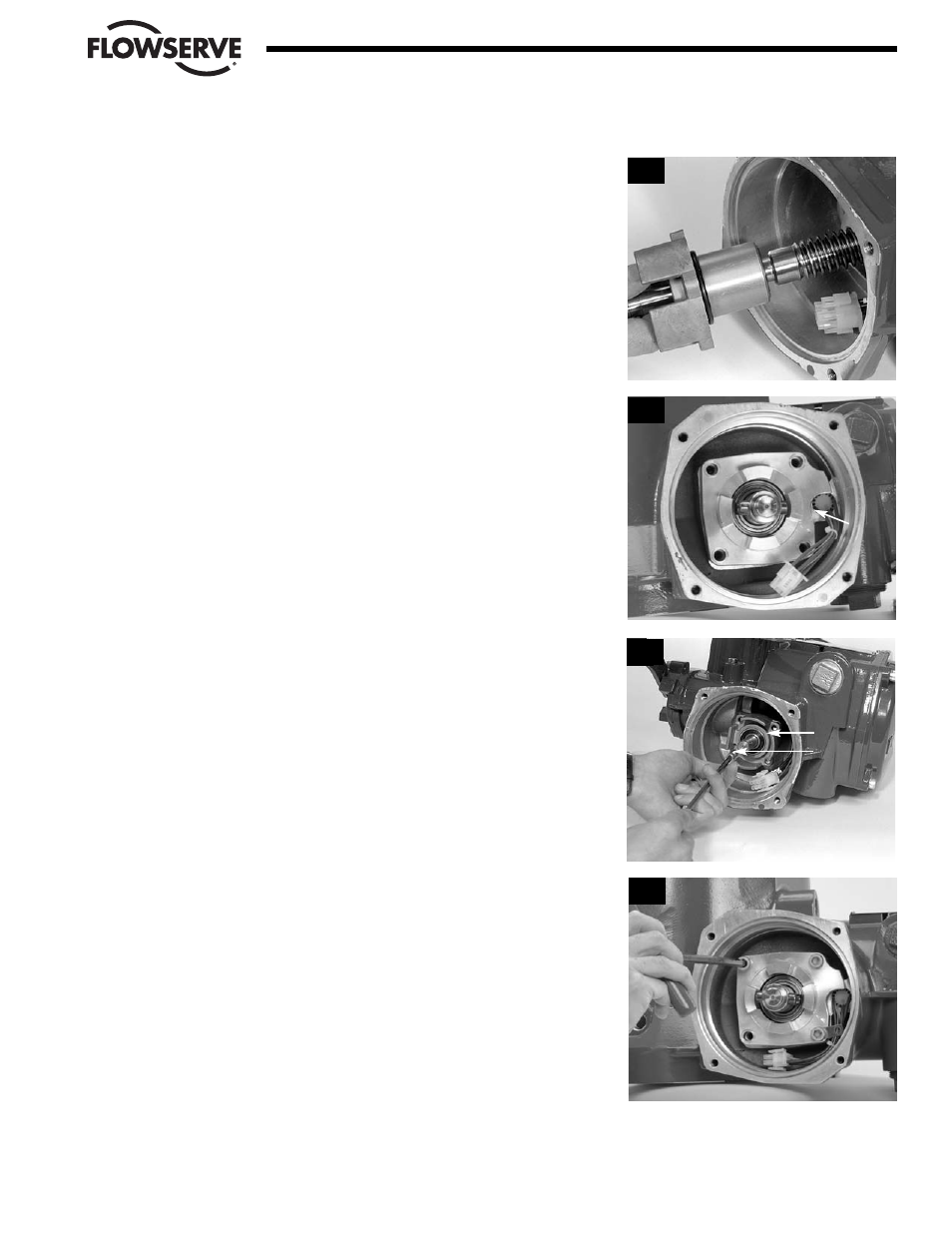

PASO 4
NOTA: Lubrique ligeramente la junta tórica (#3-7) antes de reensamblar el eje
helicoidal (submontaje #3).
Lubrique ligeramente la junta tórica (#3-7) en el eje helicoidal (submontaje
#3). Empuje el montaje del eje helicoidal completo dentro del alojamiento del
actuador, hasta que el eje entre en contacto con el engranaje helicoidal. Gire
el eje para que se acople al engranaje helicoidal, y continúe girando hasta
que el extremo del eje helicoidal quede aislado en el cojinete interior (#3-4).
Sólo MX-85 y 140:
Asegúrese de empujar hacia adentro el mazo de cables del motor; luego gire
el capuchón del eje helicoidal (#3-2) alrededor, para que la lengüeta sostenga
el mazo de cables en su lugar. Consulte la Sección 5.8 para obtener informa-
ción sobre la instalación del mazo de cables.
PASO 5
Utilizando una llave hexagonal, coloque los cuatro tornillos M6, M8 o M10
(#3-9) en los orificios de montaje del capuchón del eje helicoidal (#3-2), y
ajústelos. 5a
3-9
3-2
5b
4a
4b
Motor
Wiring
Harness
Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00 4-41
Flow Control Division
Limitorque Actuation Systems
3-7
