Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

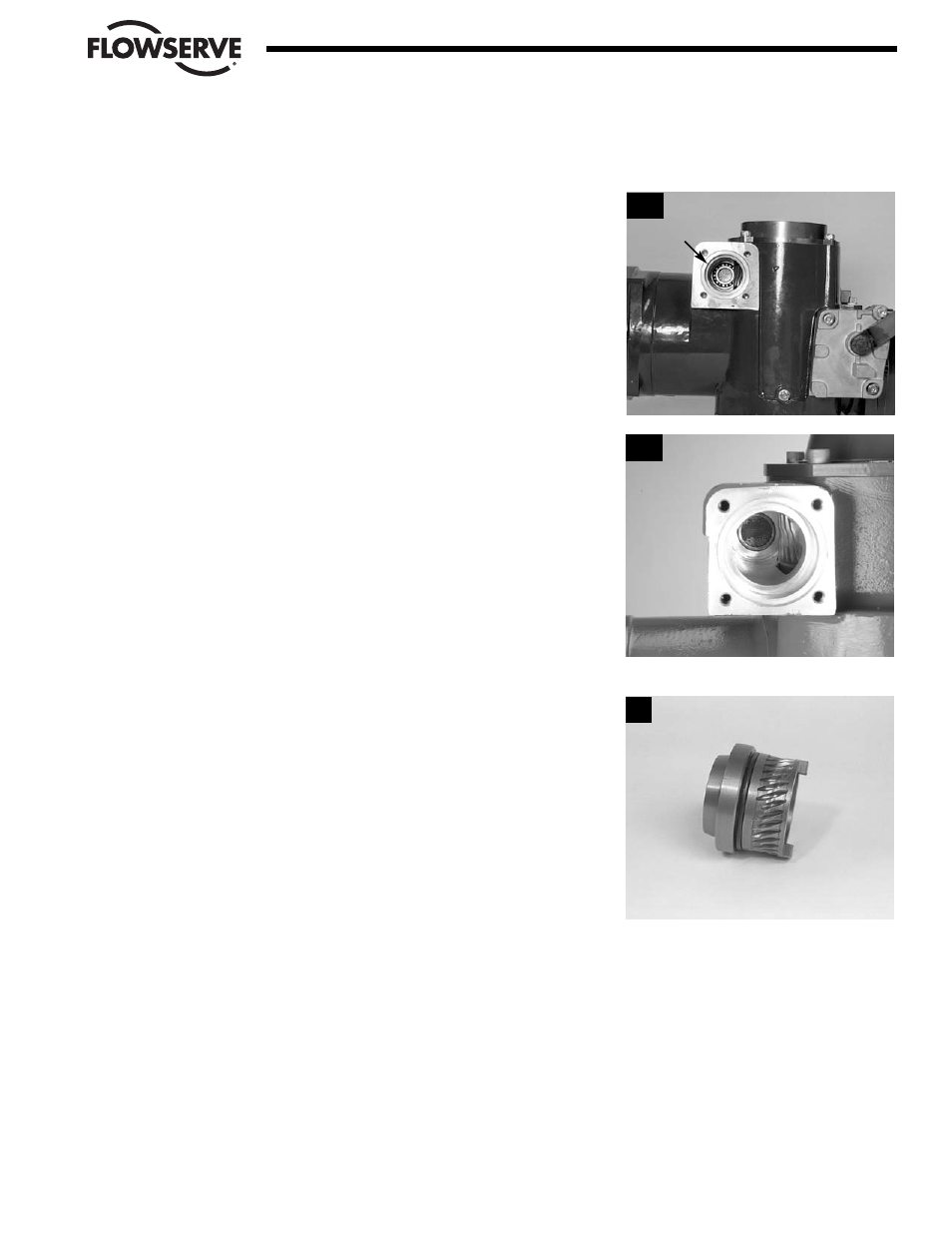

4.5.3 Reensamblaje
PASO 7
Verifique que el cojinete (#13-8) esté correctamente colocado en su lugar en
el alojamiento del actuador.
En el modelo MX-40 se coloca deslizándolo en el alojamiento (7a).
En el modelo MX-85 se coloca a presión en el alojamiento (7b).
PASO 8
Si se lo ha extraído previamente, instale el montaje del engranaje helicoidal
del volante (#12). (Consulte la Sección 4.14.2 para obtener detalles sobre el
procedimiento de reensamblaje para MX-40).
(Consulte la Sección 4.16.2 para obtener detalles sobre el procedimiento de
reensamblaje para los modelos MX-85 y 140).
4-23
Flow Control Division
Limitorque Actuation Systems
7a
8
13-8
Adaptador del engranaje
helicoidal del volante (12-1)
7b
