Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

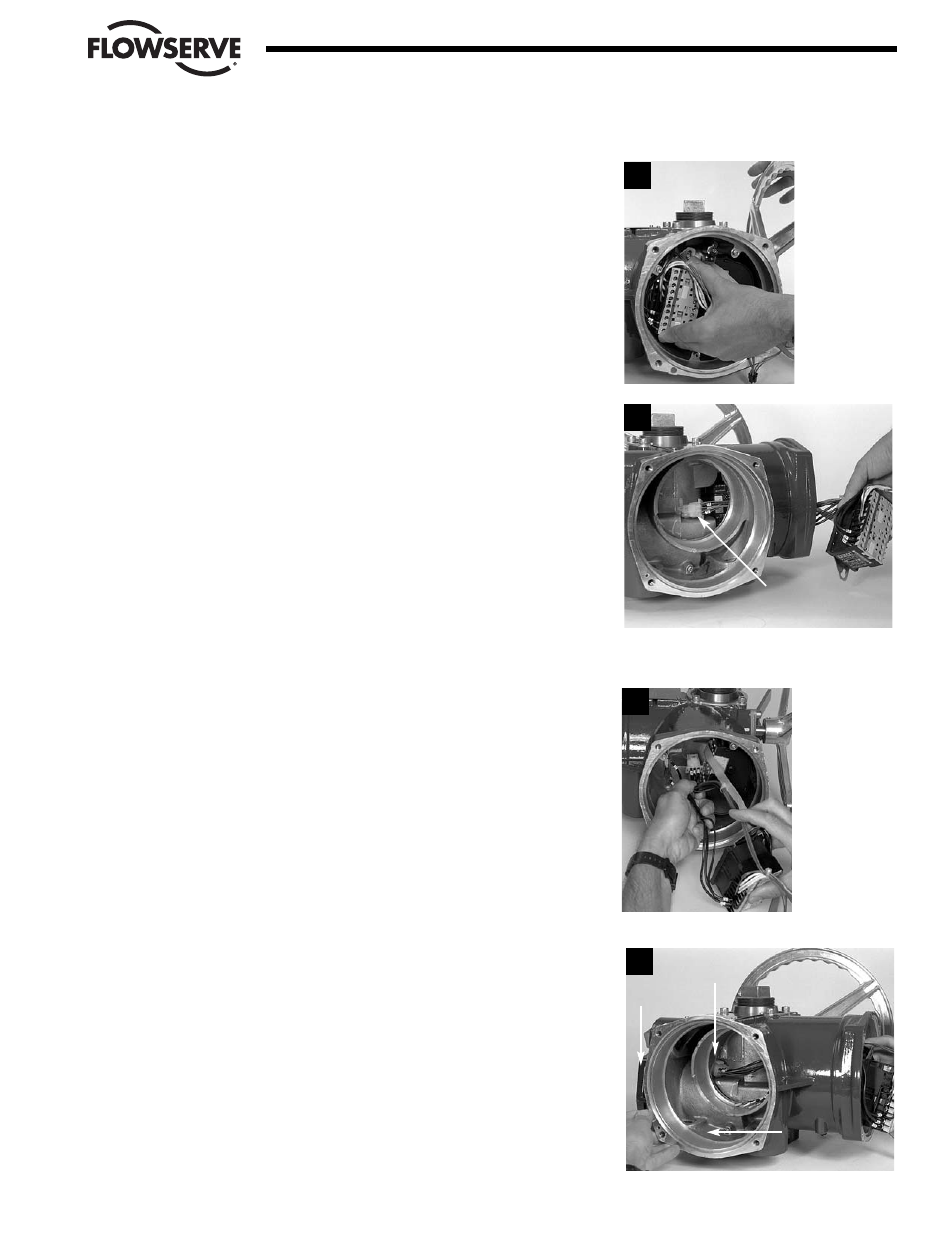

PASO 2
Levante el montaje del contactor hasta que las ranuras de la
bocallave de la placa de montaje del contactor permitan el paso de
las cabezas de los tornillos M4.
PASO 3
Extraiga el montaje del contactor mientras desenrosca el conector
de alimentación del motor del compartimiento del motor.
NOTE: Sólo los modelos MX-05, 10, 20 y 40 poseen un conductor
del conector de alimentación del motor largo.
MX-85 y 140
Desconecte los conectores 4 y 5 del mazo de cables del motor.
5.5.2 Reensamblaje
PASO 4
Inserte el montaje del contactor en la cavidad del módulo de
control.
PASO 5
(MX-05, 10, 20, 40, 85 y 140)
Conduzca los conductores L1, L2, L3 (entrada de alimentación) a la
cavidad del bloque de conectores.
MX-05, 10, 20 Y 40 only
ntroduzca el enchufe de alimentación del motor en la cavidad del
motor, a través del alojamiento.
5-25
Flow Control Division
Limitorque Actuation Systems
4
5
Enchufe de alimentación del motor
Cavidad del motor
Cavidad del bloque
de conectores
2
3
Motor power
plug
