Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

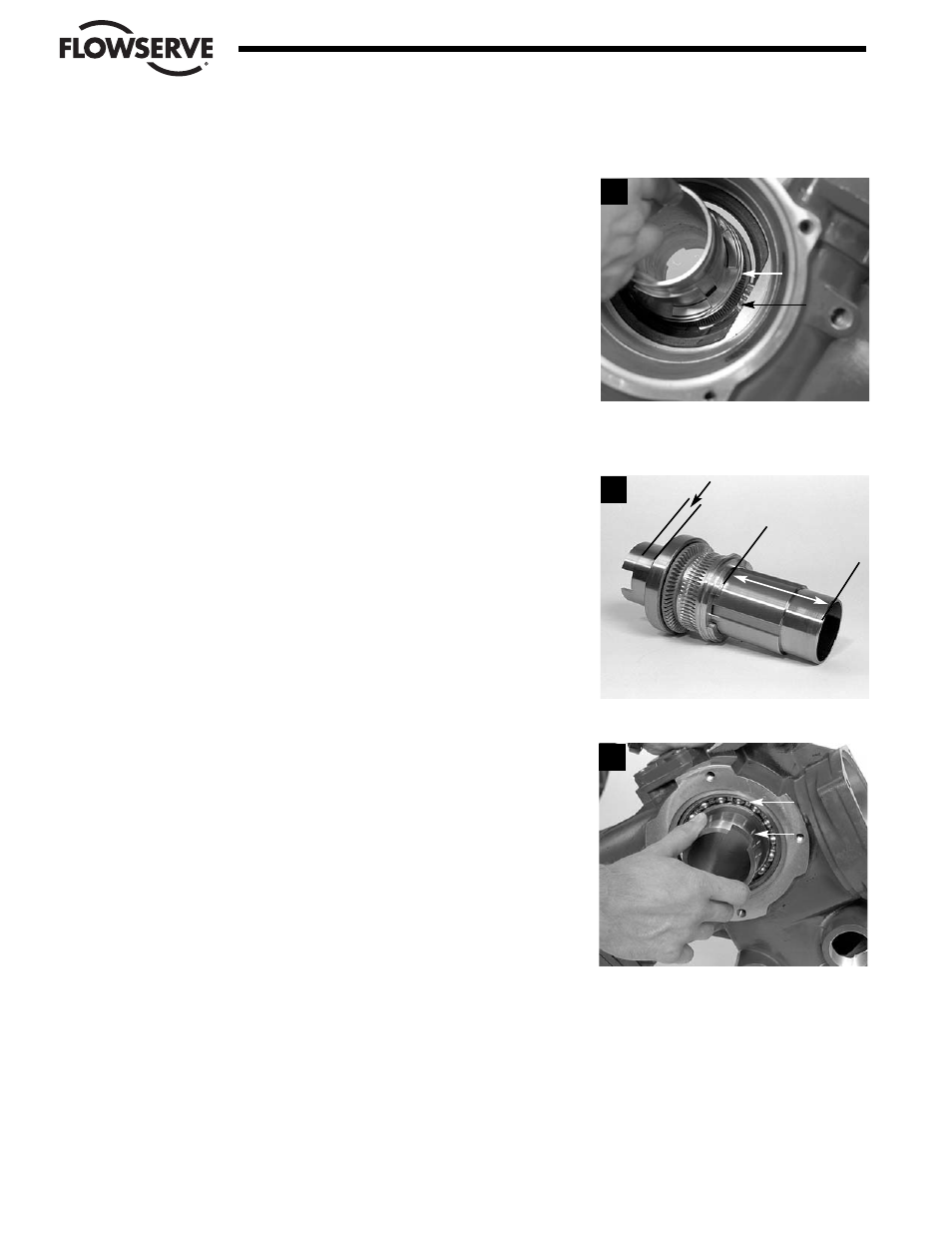

PASO 3 (VISTO DESDE EL LADO DEL VOLANTE
MONTADO EN LA PARTE SUPERIOR DEL ACTUADOR )
PRECAUCIÓN (SÓLO MX-20 Y 40)
Al extraer o reensamblar el montaje del manguito
de accionamiento, tenga cuidado de no golpearlo contra el cartucho de accionamiento del
codificador (submontaje #14).
Ayuda: La parte plana del engranaje helicoidal se coloca de forma paralela al
cartucho de accionamiento del codificador (submontaje #14) para permitir el
desmontaje del montaje del manguito de accionamiento.
4.12.2 Reensamblaje
PASO 4
NOTA: Antes de reensamblar el montaje del manguito de accionamiento, veri-
fique que el cojinete (#3-5) esté colocado en su lugar en el alojamiento del
actuador. (Para obtener detalles, consulte el Paso 1 del submontaje #3 del
motor).
Lubrique ligeramente la parte superior y la parte inferior del montaje del
manguito de accionamiento, tal como se muestra.
PASO 5
PRECAUCIÓN (SÓLO MX-20 Y 40)
Al extraer o reensamblar el montaje del
manguito de accionamiento, tenga cuidado de no golpearlo contra el cartucho de
accionamiento del codificador (submontaje #14).
Empuje el montaje del manguito de accionamiento dentro de la base del
alojamiento del actuador, hasta que el cojinete inferior (#2-4) se acople
completamente al alojamiento hasta la altura del reborde. Si el cojinete calza
de modo ajustado, aplique unos suaves golpecitos con una maza en la parte
inferior del manguito de accionamiento (#2-1), para asentarlo correctamente.
MX-85 y 140
Consulte la Sección 4.12.b para obtener detalles sobre los procedimientos
opcionales de reensamblaje del manguito de accionamiento y la placa base.
4-46
Flow Control Division
Limitorque Actuation Systems
3
4
5
Parte plana
del engrana-
je helicoidal
Cartucho de
accionamiento
del codificador
(14)
Lubrique las áreas entre
líneas
2-4
2-1
