Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

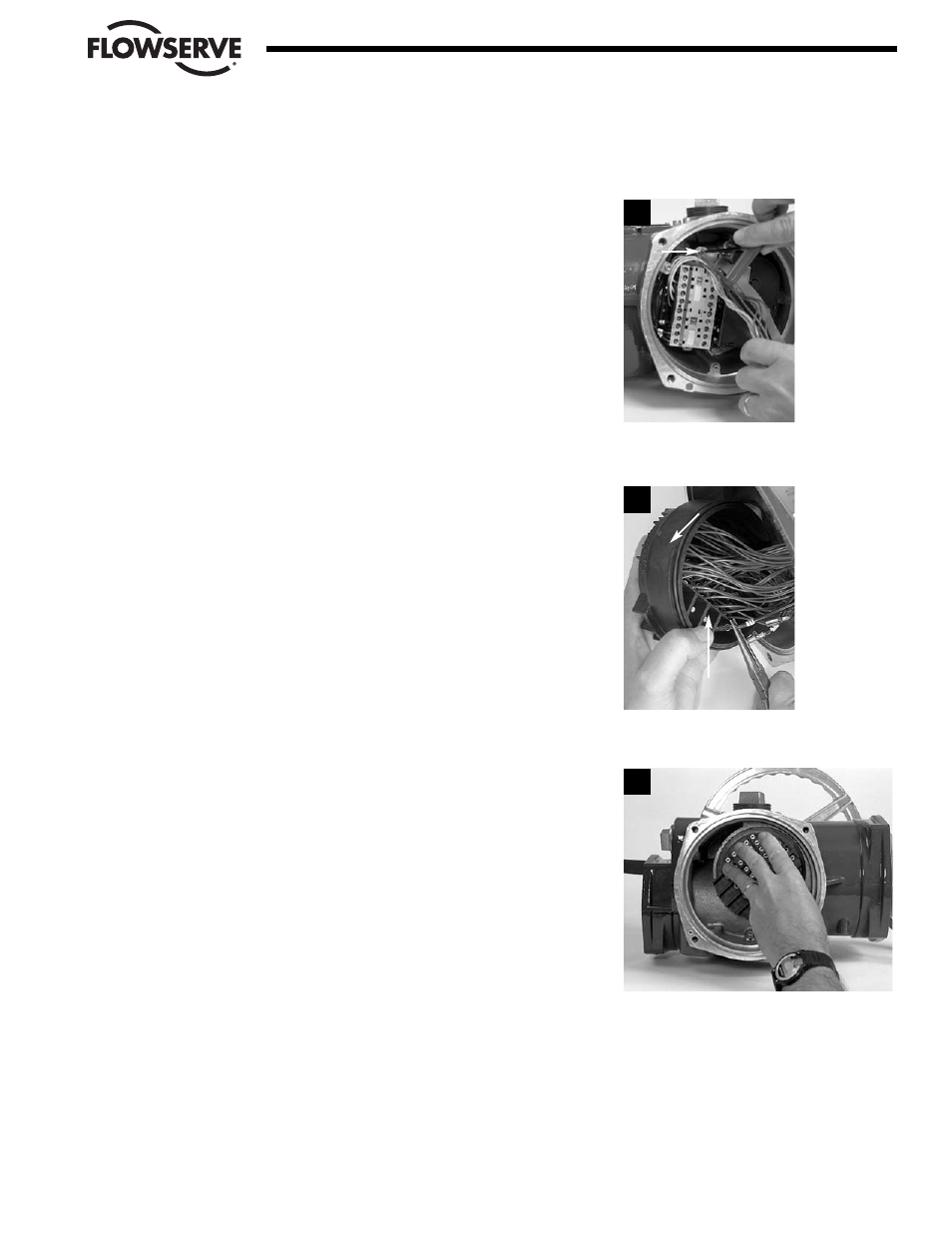

5.4.2 Reensamblaje
PASO 7
a ADVERTENCIA Peligro de alto voltaje! Desconecte todas las fuentes de
alimentación del actuador antes de reensamblar el montaje del bloque de
conectores. Las fuentes de alimentación pueden incluir la alimentación prin-
cipal o la alimentación de control.
Si fuese necesario, utilice una llave hexagonal M3 para aflojar los
dos tornillos de 4 mm (#8-28) del contactor, para permitir que el
mazo de cables del bloque de conectores atraviese el extremo del
contactor e ingrese al compartimiento de los controles. Tire del
montaje del contactor y sepárelo de los tornillos; baje el montaje
para crear un espacio extra que permita que el mazo de cables pase
sobre el contactor e ingrese al compartimiento de los controles.
PASO 8
Conecte los conductores de alimentación L1, L2 y L3 del montaje
del contactor con los conectores terminales L1, L2 y L3 de la parte
posterior del bloque de conectores. Verifique que la junta tórica (#1-
20) esté instalada en la parte posterior del bloque de conectores.
Lubrique ligeramente la junta tórica antes de instalar el bloque de
conectores.
PASO 9
Inserte el bloque de conectores en la cavidad de montaje del bloque
de conectores..
5-21
Flow Control Division
Limitorque Actuation Systems
7
8
9
8-28
1-20
Conductores
de alimentación
