Flow Control Division
Limitorque Actuation Systems
Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00 4-1
4
Montajes mecánicos
4.1 Motor (MX-05, 10, 20, 40, 85 y 140)
NOTA: Realice una verificación adecuada del motor al reemplazarlo. Consulte a su representante
Limitorque o a la fábrica Limitorque para reemplazar con el motor correcto
Tabla 4.1 – Motor Parts List
Número de pieza Descripción Cantidad.
4-1 Cubierta del motor 1
4-2 Estator 1
4-3 Montaje del rotor 1
4-4 Cojinete 1
4-8 Resorte del cojinete precargado 1
4-9 Tornillo de fijación 1

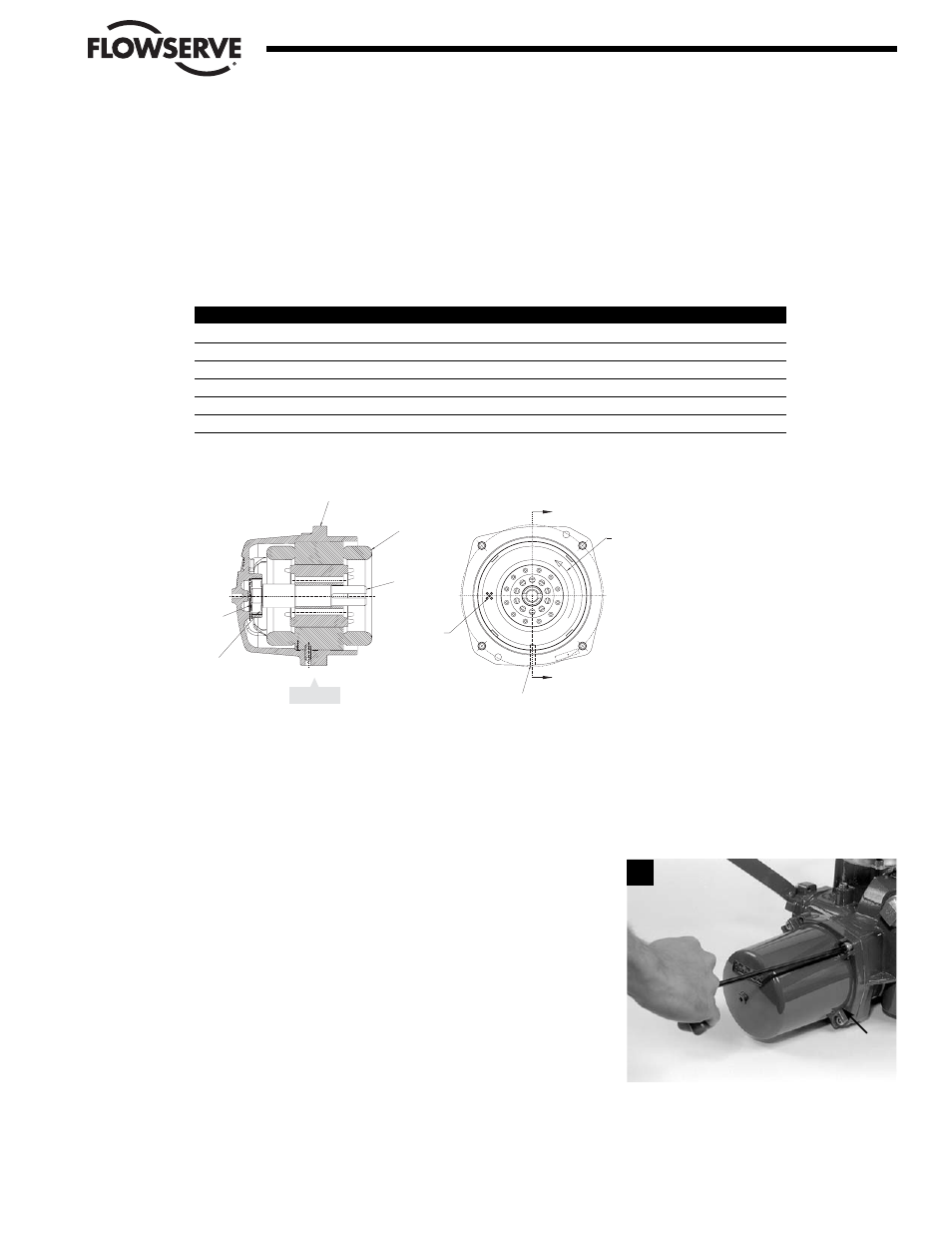

Figura 4.1 – Motor (MX-05, 10, 20 y 40)
4.1.1 Desmontaje
PASO 1
a ADVERTENCIA ¡Peligro de alto voltaje! Desconecte todas las fuentes de
alimentación del actuador antes de extraerlo de la placa de montaje. Las fuentes de
alimentación pueden incluir la alimentación principal o la alimentación de control.
Con una llave hexagonal M6, extraiga los cuatro tornillos M8 (#1-14) que
ensamblan el montaje del motor al actuador (modelos MX-05 a MX-40.
Para el modelo MX-85 se debe utilizar una llave hexagonal M8 y un tornillo
M10.
A
A
4-1
4-2
4-3
4-4
4-8
4-9
Las conexiones de fase son:
T1 Fase A
T2 Fase B
T3 Fase C
Vista A
Conductores
del motor
Se debe girar el rotor
tal como se muestra
1
1-14
