Tabla 4.12 – Lista de piezas de la base de empuje tipo A1 (MX-85)
Número de pieza Descripción Cantidad.
10-1 Alojamiento de la base de empuje 1
10-2 Base de empuje 1
10-3 Tuerca de empuje (A1 o A1E) 1
10-10 Tornillo de capuchón de la cabeza de enchufe 1
10-11 Accesorio para engrase 1
10-12 Cojinete de empuje 2
10-13 Arandela de empuje 4
10-14 Anillo del cuadrante 2
10-15 Junta tórica 1
10-17 Tornillo de capuchón de la cabeza de enchufe 6

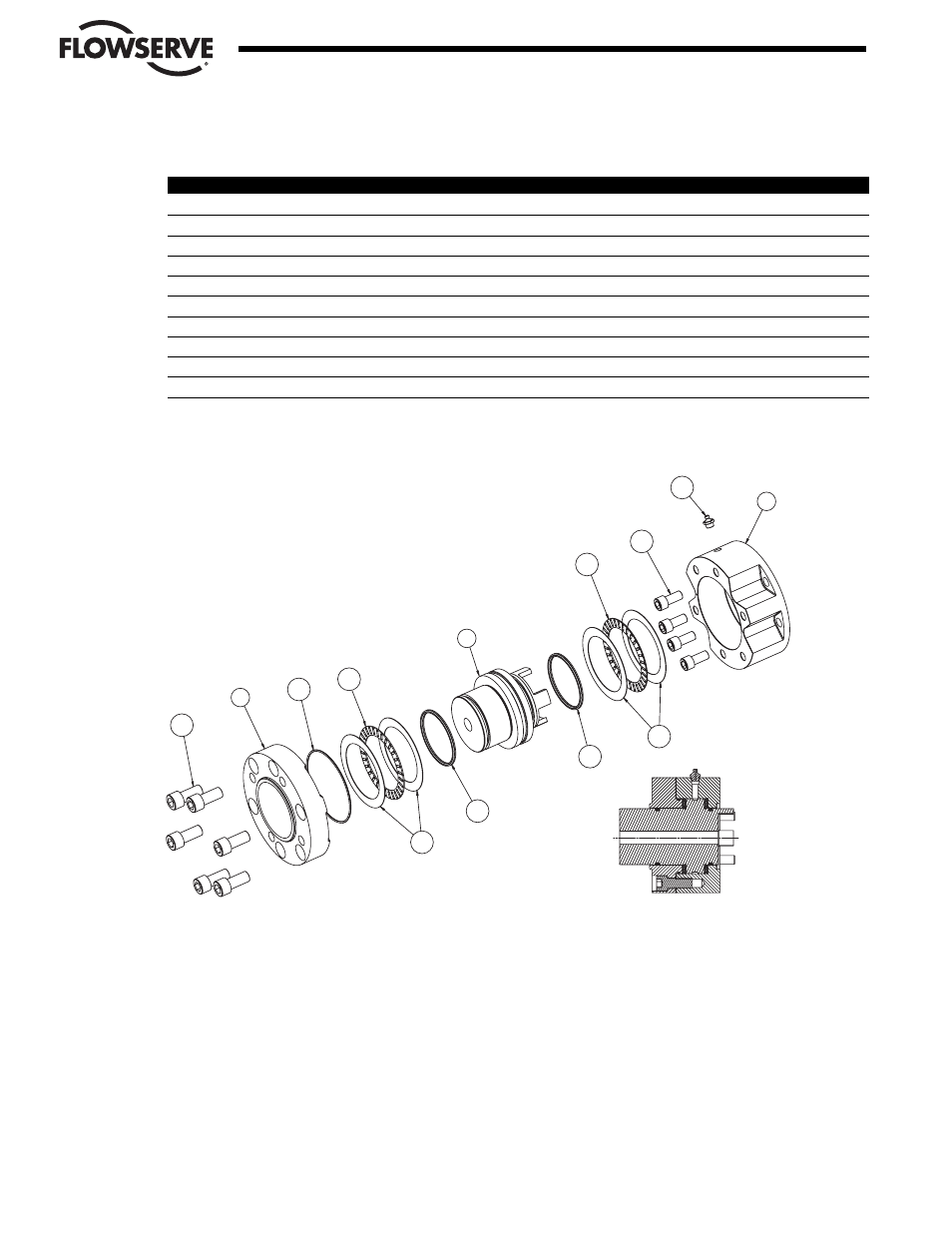

Figura 4.12 Base de empuje tipo A1 (MX-85)- Brida F16
4-32
Flow Control Division
Limitorque Actuation Systems
10-17
10-2
10-13
10-12
10-14
10-3
10-14
10-12
10-10
10-1
10-13
10-11
10-15
SECTION A-A
VIEW SHOWN WITH
STANDARD NUT
SECCIÓN A-A
Vista exhibida con tuerca están-
dar
