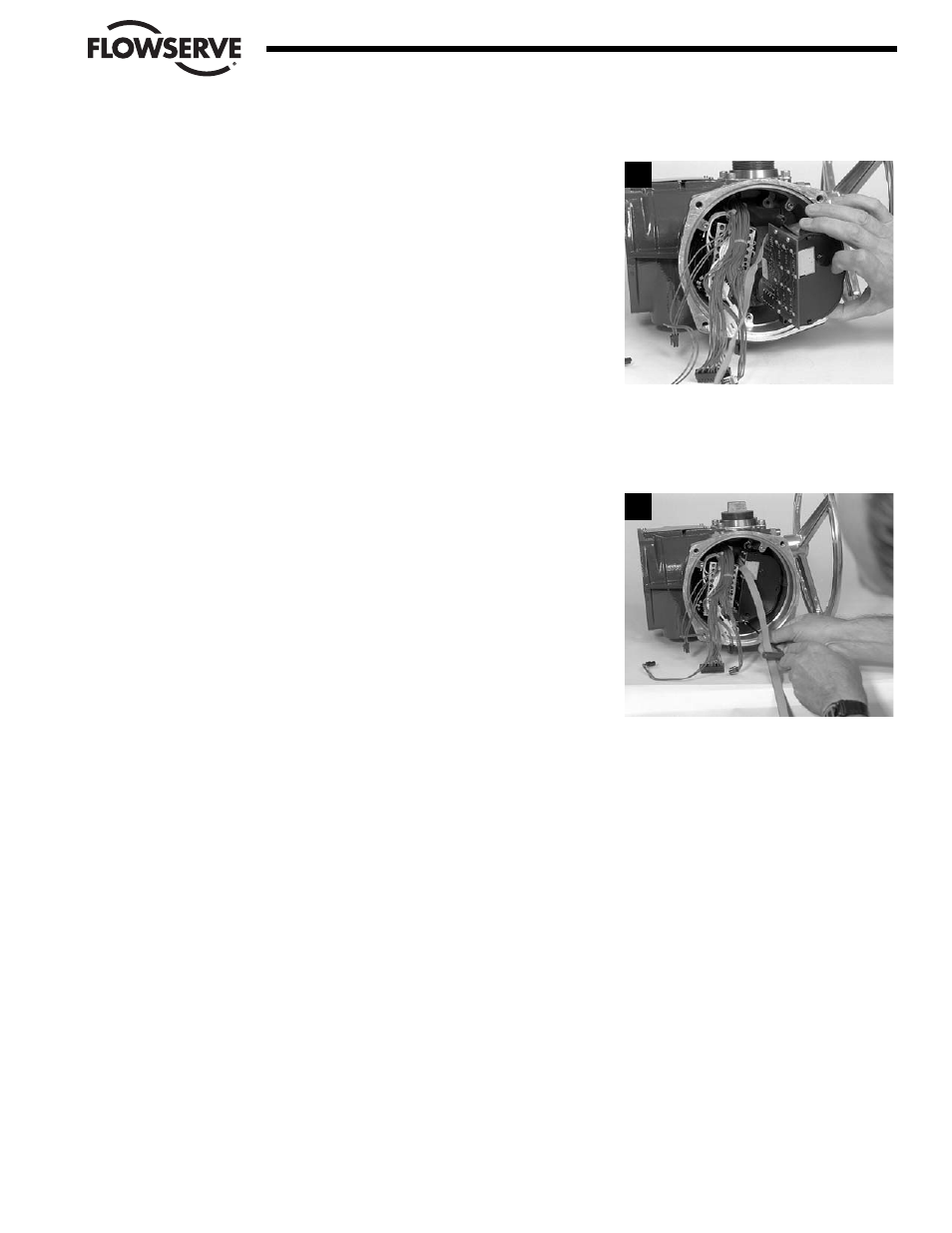

PASO 2
Tire del codificador completo y extráigalo de los orificios de
montaje para desacoplar el engranaje de accionamiento por
engranajes del cartucho de accionamiento del codificador.
5.6.2 Reensamblaje
PASO 3
a ADVERTENCIA: ¡Peligro de alto voltaje! Desconecte todas las fuentes
de alimentación del actuador antes de reensamblar el montaje del
codificador. Las fuentes de alimentación pueden incluir la alimentación prin-
cipal.
Si el actuador utiliza I.D. 1 o 2 de velocidad de manguito de
accionamiento, asegúrese de que el engranaje de entrada opcional
del codificador (#6-24) esté instalado en el codificador (para
obtener detalles, consulte la NOTA on page 5-24 for details).
Alinee los tres orificios de montaje del codificador con los orificios
correspondientes del alojamiento del actuador, y empuje el codifi-
cador derecho sobre la saliente de montaje, colocándolo
cuidadosamente, para garantizar un correcto endentamiento con
el piñón del cartucho de accionamiento del codificador. Si fuera
necesario alinear el engranaje, desembrague el actuador y gire el
volante hasta que el engranaje del codificador se acople con el
piñón del cartucho de accionamiento). Coloque los tres tornillos
M4 (#1-36) y ajuste, utilizando una llave hexagonal de 3 mm. No
ajuste demasiado. .
