Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00 4-24
Flow Control Division
Limitorque Actuation Systems

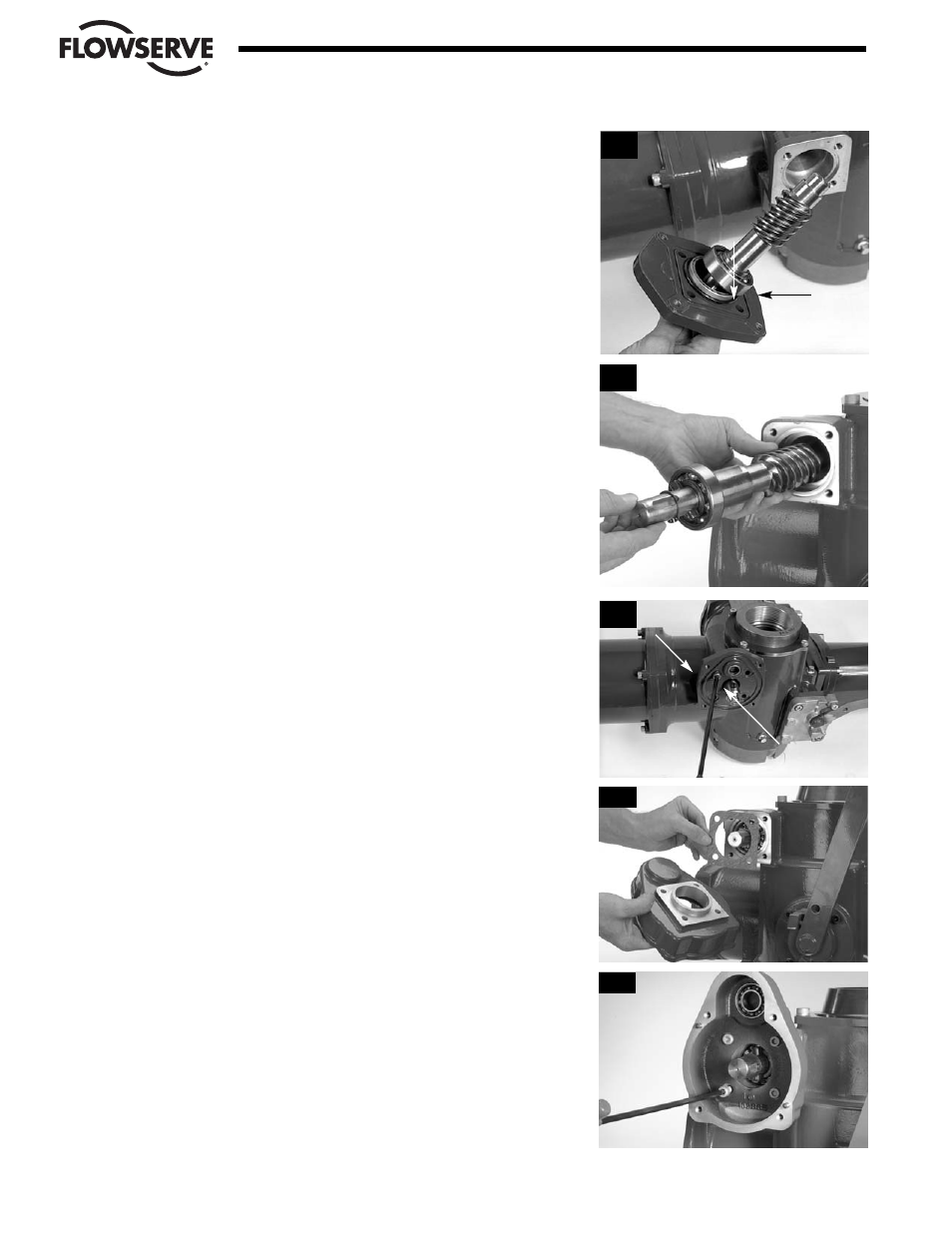

PASO 9
Asegúrese de que la junta tórica (MX-40) (#13-6) esté colocada en su lugar
en la placa del eje helicoidal. Para los modelos MX-40, 85, y 140 Iinserte el
montaje del eje helicoidal dentro del alojamiento del actuador. Gire el montaje
en sentido contrario a las agujas del reloj (CCW), para que se acople correcta-
mente con el montaje del engranaje helicoidal del volante (#12)(9b)
(#12)(9b).
PASO 10a - MX-40
Asegúrese el montaje del eje helicoidal dentro del alojamiento del actuador.
(#13-2).
PASO 10a y b - MX-85 Y 140
Asegúrese de que la junta (#13-6) esté ubicada sobre el adaptador (#13-2) e
instale el adaptador en el alojamiento; fije con cuatro tornillos M8 (#13-9). 13-9
13-2
10b
10c
10a
9a
13-2
13-6
9b
