Manual de mantenimiento y de piezas de repuesto de Accutronix MX
FCD LMLIM1314-00
4-56
Flow Control Division
Limitorque Actuation Systems

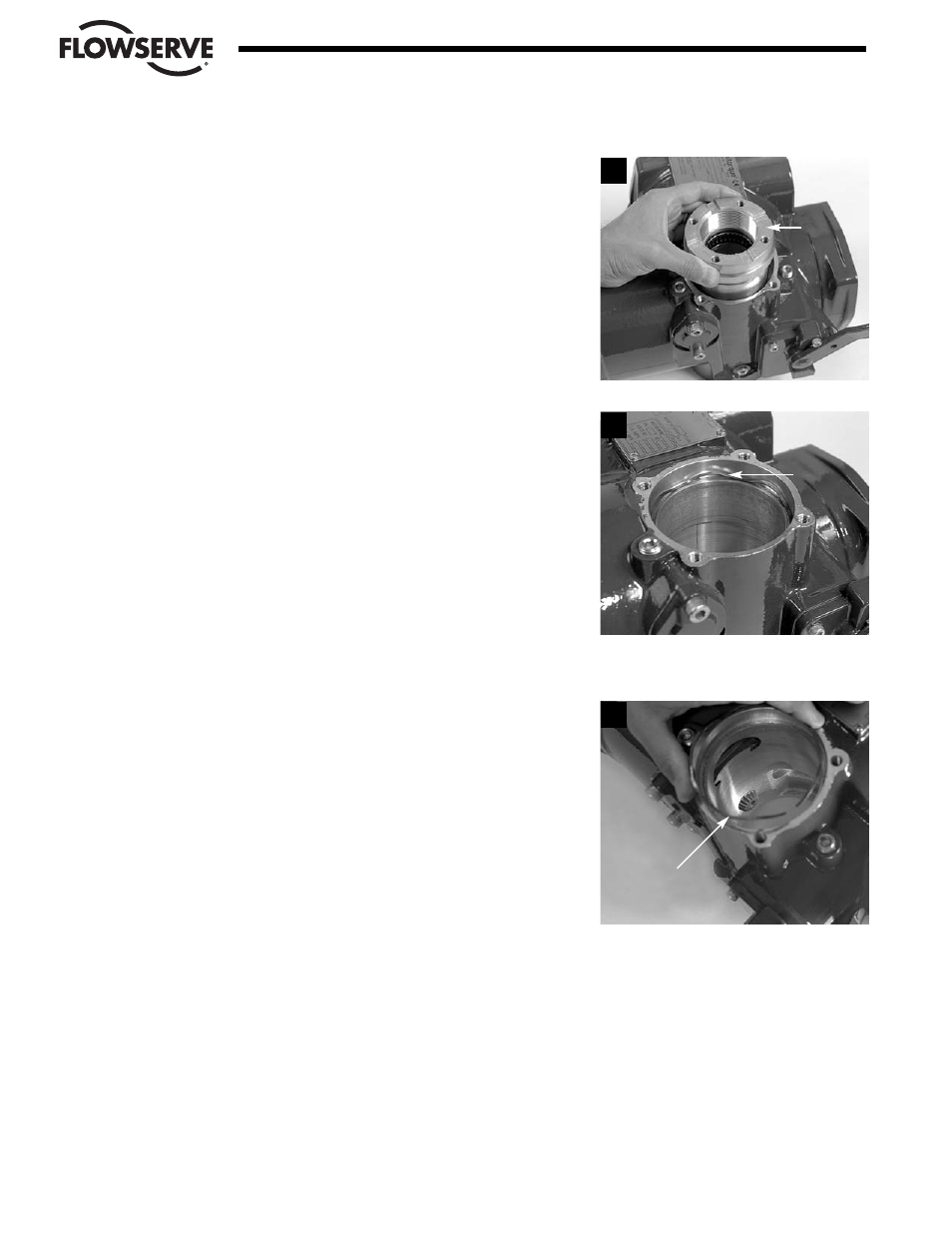

PASO 3
Tire del montaje del adaptador del volante (#12) y extráigalo
del alojamiento del actuador.
PASO 4 (ÓLO MX-10)
Levante y extraiga el resorte ondulado (#1-10) del alojamiento
del actuador.
4.14.2 Reensamblaje
PASO 5 (SÓLO MX-10)
Inserte el resorte ondulado (#1-10) sobre el reborde del
alojamiento del actuador.
3
4
5
12
1-10
1-10
