Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00 5-28
Flow Control Division
Limitorque Actuation Systems
5.6.1 Desmontaje
EXTRAIGA PRIMERO
PRECAUCIÓN: Riesgo potencial de daño electrostático a los componentes
electrónicos. Antes de manipular componentes electrónicos, asegúrese de
estar descargado de electricidad estática. Para ello, toque por unos
segundos algún objeto de metal con conexión a tierra.
1. Extraiga el panel de control Accutronix (submontaje #7).
(Consulte la Sección 5.1.1.)
2. Extraiga el módulo de control (submontaje #8).
(Consulte la Sección 5.2.1.)
NOTA: El codificador es un montaje sellado, con componentes de
alta precisión, y no se lo puede reparar. Si el codificador falla,
será necesario instalar una pieza de repuesto de fábrica.
PASO 1
a ADVERTENCIA: ¡Peligro de alto voltaje! Desconecte todas las fuentes
de alimentación del actuador antes de retirar el montaje del codificador. Las
fuentes de alimentación pueden incluir la alimentación principal o la
alimentación de control.
PRECAUCIÓN: Para evitar pérdida accidental de aceite al extraer los
tornillos (#1-36), del codificador, tenga cuidado de no extraer el tornillo de
montaje (#14-8). del cartucho del codificador. El tornillo del cartucho del
codificador está ubicado próximo a uno de los tornillos de montaje del codifi-
cador. Si accidentalmente se extrae el tornillo de montaje del cartucho del
codificador, el aceite podría derramarse en el interior del compartimiento de
control. (Vea la imagen 1a.)

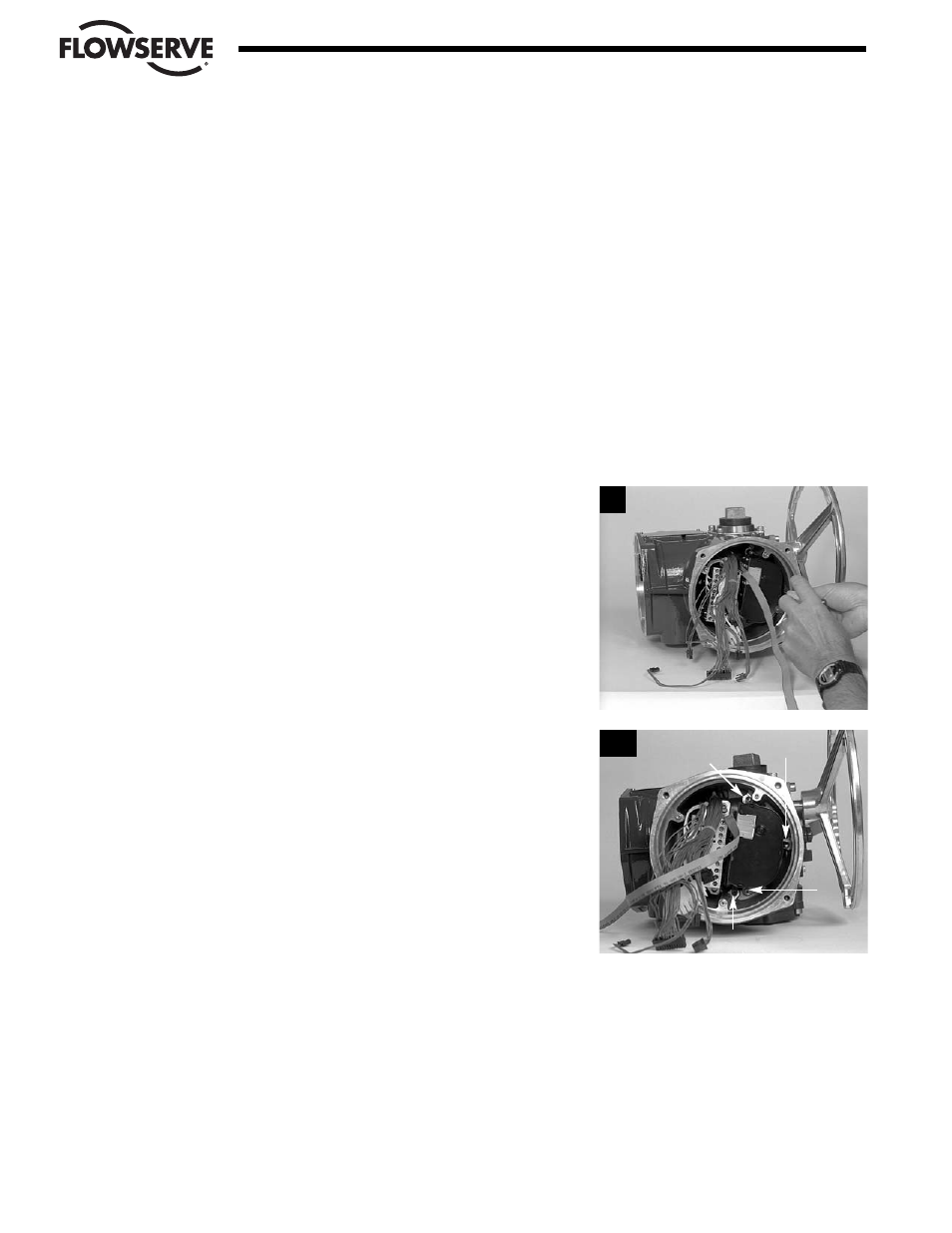

Para extraer el codificador, localice y extraiga los tres tornillos M4
(#1-36) que fijan el codificador al alojamiento del actuador. Utilice
una llave hexagonal de 3 mm para extraer los tornillos.
(Vea la imagen 1a para localizar los tornillos (#1-36); preste aten-
ción a la importante); nota
de precaución que se menciona en el Paso 1 y 1a) .
1
1a
1-36
1-36
14-8
1-36
