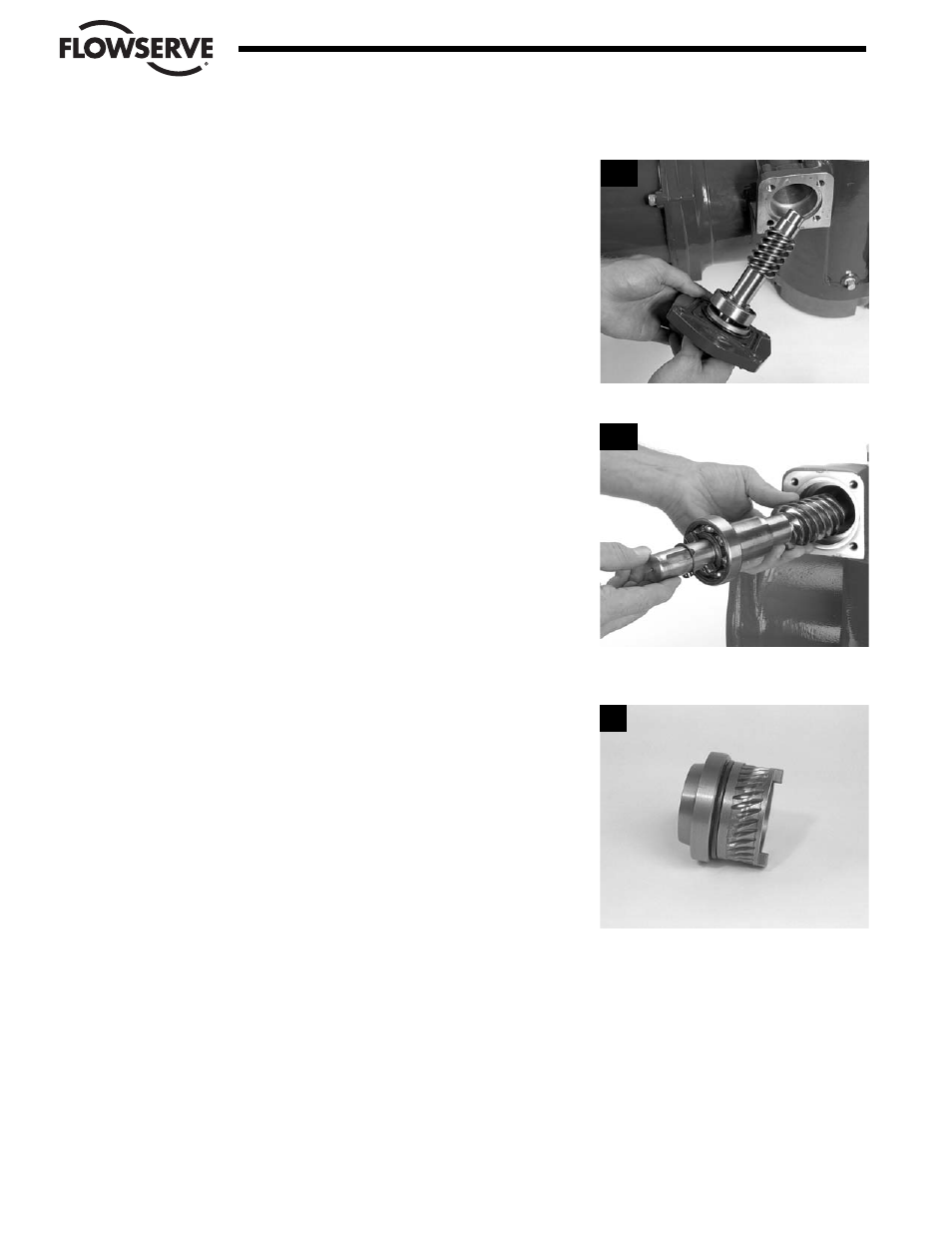

PASO 5
Cómo quitar el montaje del eje helicoidal.
En el modelo MX-40 extraiga la placa del adaptador y el montaje del eje heli-
coidal en forma conjunta (5a).
En los modelos MX-85/140 extraiga primero la placa del adaptador y luego el
montaje del eje helicoidal (5b).
NOTA: Cuando extraiga el volante montado lateralmente, el cojinete interior
(#13-8) deberá permanecer en su lugar en el alojamiento.
Gire el montaje del volante en el sentido de las agujas del reloj (CW) para
extraer el submontaje completo de la placa del eje helicoidal.
PASO 6
De ser necesario, extraiga el montaje del engranaje helicoidal del volante
(#12). (Consulte la Sección 4.14.1 fpara obtener detalles sobre el
procedimiento de desmontaje) MX-40.
(Consulte la Sección 4.16.2 para obtener detalles sobre el procedimiento de
desmontaje) MX-85/140.
4-22
Flow Control Division
Limitorque Actuation Systems
5a
5b
6
Adaptador del engranaje helicoidal
del volante (12-1)
MX-40
MX-85/140
