Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00
5.8.2 Reensamblaje

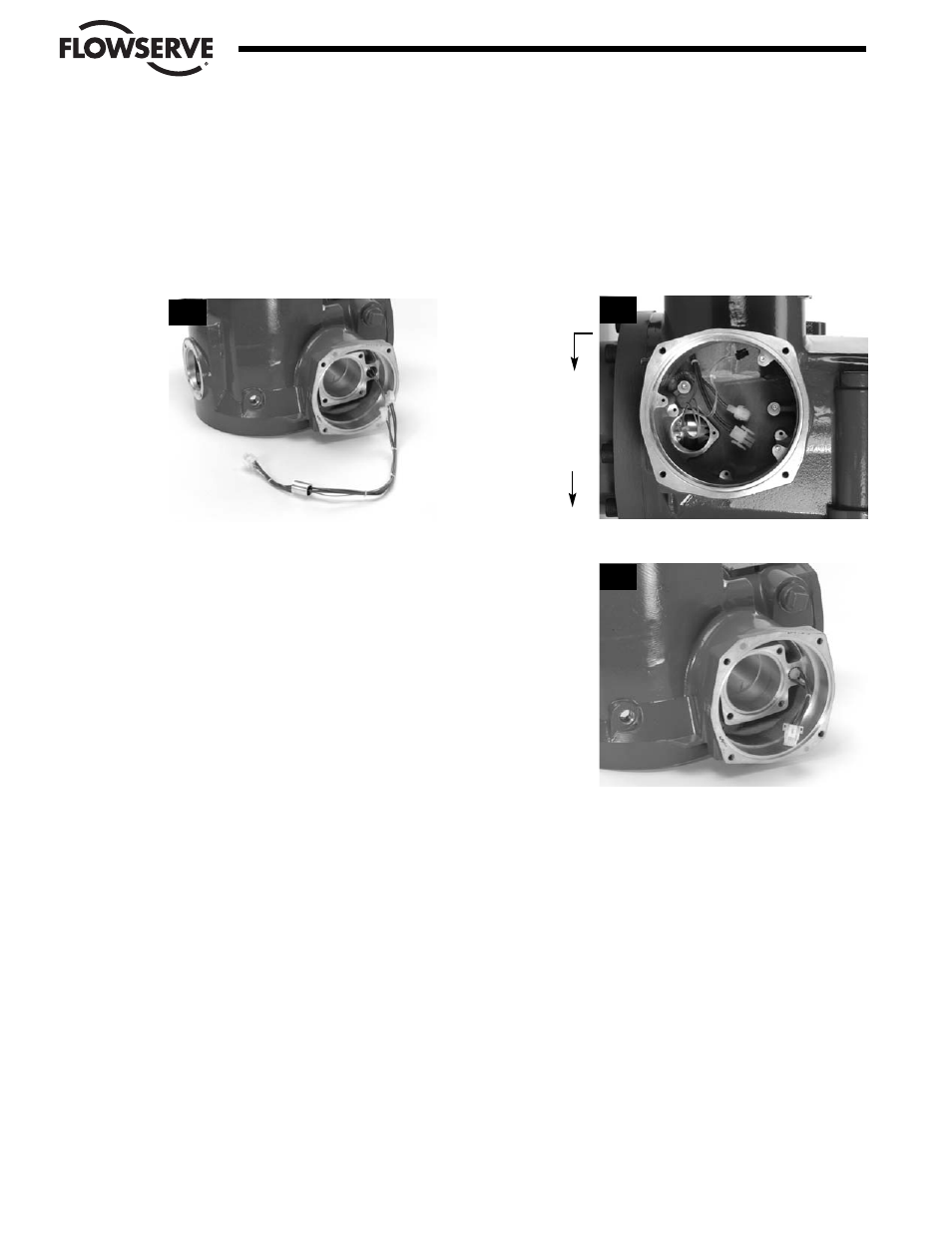

PASO 3
Haga palanca en los tres conectores a través del orificio/de la ranura del alojamiento. (El orificio/la ranura están
ubicados en la cavidad del motor próximos al diámetro interior del eje helicoidal). Enrosque los tres conectores a
través del alojamiento en la cavidad del compartimiento de los controles, hasta que el sello de plomo se ubique
completamente en el orificio/la ranura del alojamiento.
PASO 4
Reensamble todos los submontajes extraídos, de acuerdo a las instrucciones de reensamblaje correspondientes,
en el siguiente orden.
1. Montaje del contactor (submontaje #8). (Consulte la Sección 5.5.1)
2. Módulo de control (submontaje #15). (Consulte la Sección 5.4.1)
3. Panel de control Accutronix (submontaje #7). (Consulte la Sección 5.1.1)
4. Motor (submontaje #4). (Consulte la Sección 4.1.1)
5-34
Flow Control Division
Limitorque Actuation Systems
3a 3b
3c
Gire 90 en
sentido con-
trario a las
agujas del
reloj (CCW)
Parte superior
Este lado hacia
abajo
