Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

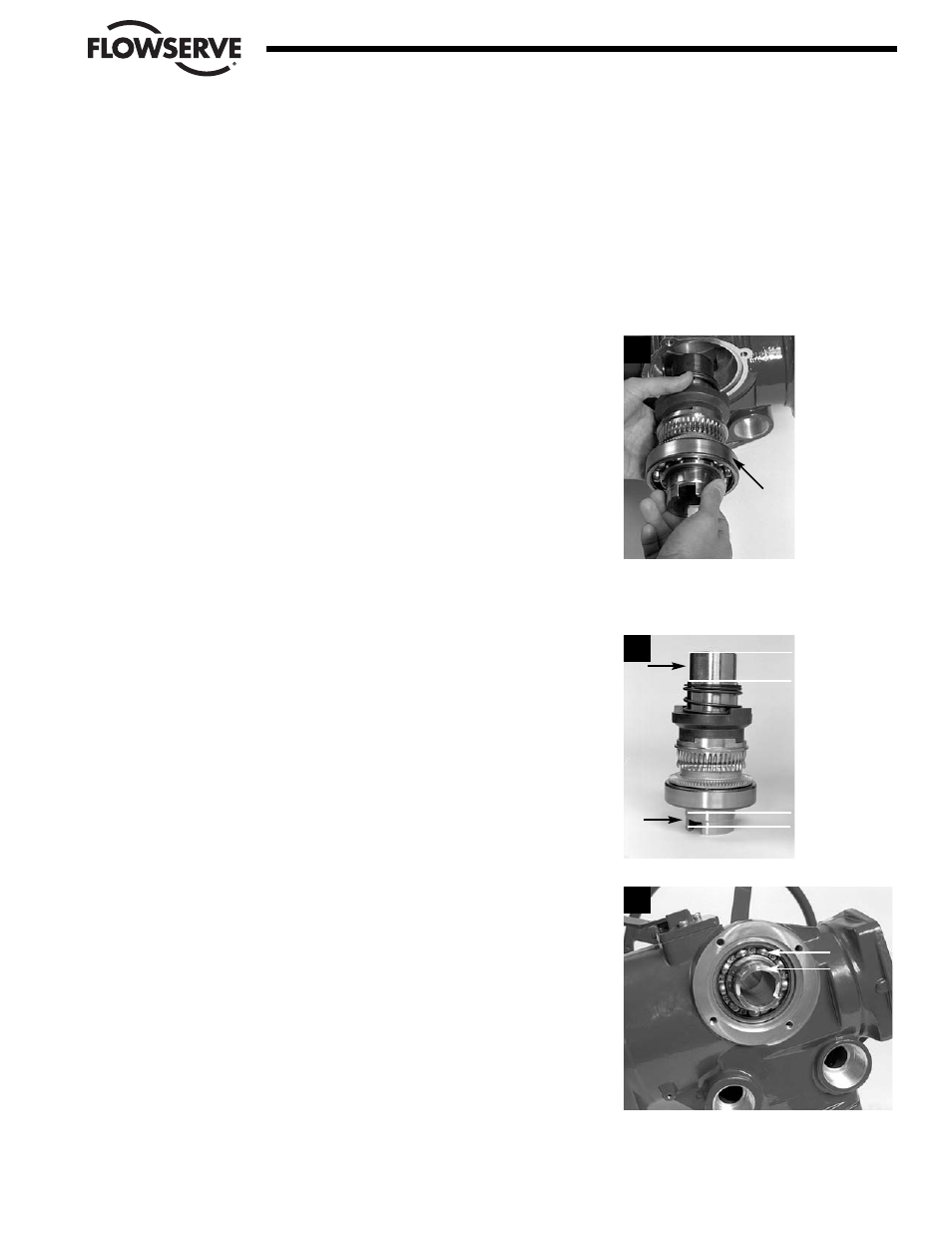

4.11.1 Desmontaje
EXTRAIGA PRIMERO
1. Extraiga el actuador del adaptador de montaje.
2. Drene el aceite.
3. Extraiga la base de empuje (submontaje #10), si está instalada.
4. Extraiga el motor (submontaje #4). (Consulte la Sección 4.1.1.)
5. xtraiga el eje helicoidal (submontaje #3). (Consulte la Sección 4.10.1.)
6. Extraiga la placa base (submontaje #11). (Consulte la Sección 4.9.1.)
PASO 1
a ADVERTENCIA Riesgo potencial al operar mientras se exponen piezas mecánicas
peligrosas durante el desmontaje de un submontaje. Para evitar lesiones, desconecte
todas las fuentes de alimentación del actuador antes de extraer el montaje del manguito
de accionamiento. Las fuentes de alimentación pueden incluir: alimentación principal o
alimentación de control.
Una vez extraídos todos los submontajes, tire del montaje del manguito de
accionamiento (#2) hasta liberar el cojinete inferior (#2-4) del alojamiento
del actuador. Extraiga el montaje del manguito de accionamiento del
actuador.
4.11.2 Reensamblaje
PASO 2
PRECAUCIÓN
La superficie del manguito de accionamiento sirve como superficie de
sellado del aceite. Tenga cuidado de no rayar el manguito de accionamiento al realizar
los procesos de desmontaje y reensamblaje.
Lubrique ligeramente la parte superior y la parte inferior del montaje del
manguito de accionamiento, tal como se muestra.
PASO 3
Insert el montaje del manguito de accionamiento dentro de la base del
alojamiento del actuador, hasta que el cojinete inferior (#2-4) se acople
completamente al alojamiento (asentado sobre el reborde del actuador). Si el
cojinete calza de modo ajustado, aplique unos suaves golpecitos con una
maza en la parte inferior del manguito de accionamiento (#2-1), para asen-
tarlo correctamente.
4-43
Flow Control Division
Limitorque Actuation Systems
1
2
3
2-4
2-4
2-1
Lubrique
Lubrique
