Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

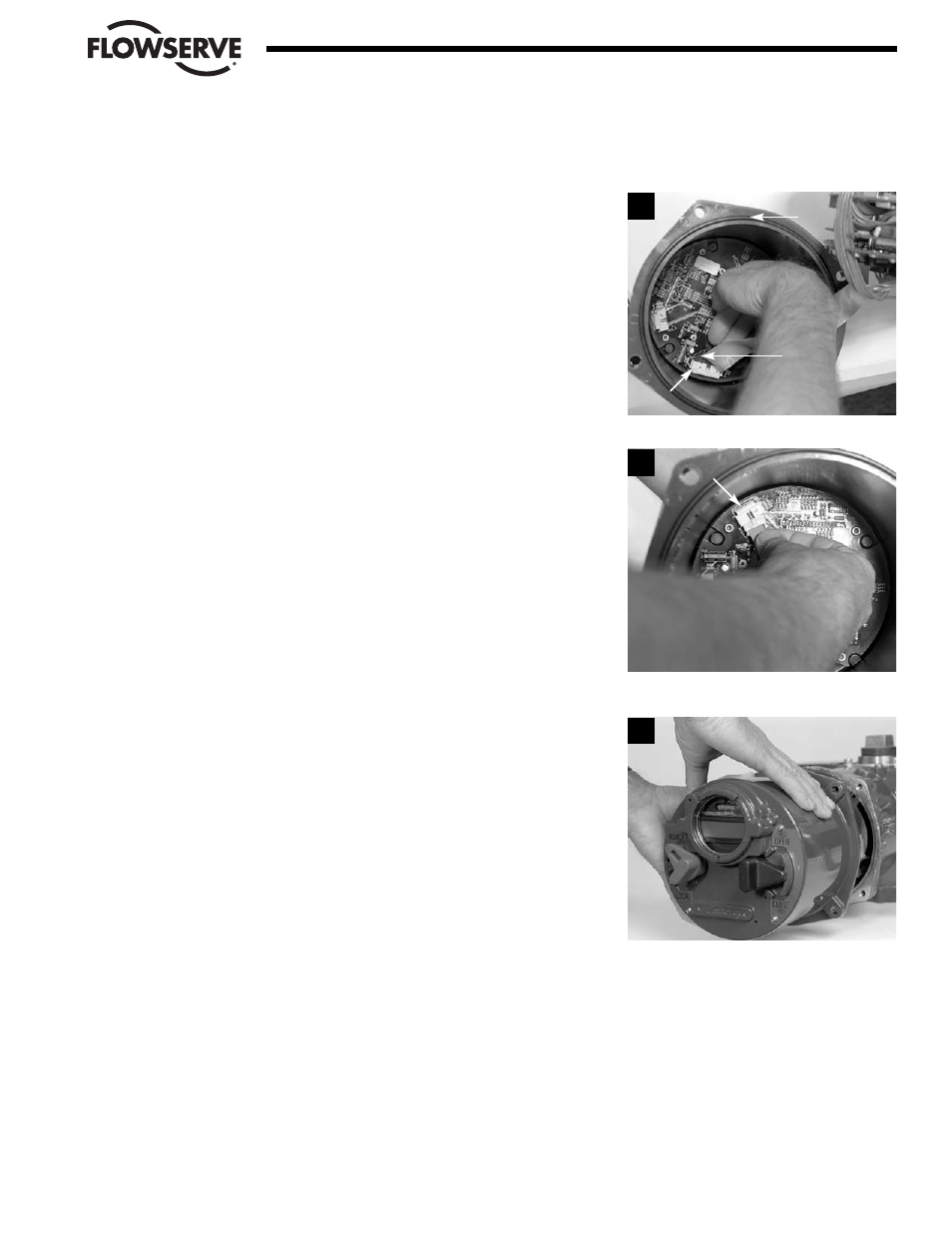

5.1.2 Reensamblaje
PASO 4
a ADVERTENCIA ¡Peligro de alto voltaje! Desconecte todas las fuentes
de alimentación del actuador antes de reensamblar el montaje del Panel de
control Accutronix (ACP).
Las fuentes de alimentación pueden incluir la alimentación principal o la
alimentación de control.
Asegúrese de que la junta tórica (#7-21) esté intacta en la
espiga/el piloto del ACP. Sostenga el ACP frente al montaje del
módulo de control, y conecte el enchufe del conector de cinta de
20 clavijas (#8-26) al conector P1 en la placa del ACP. El cable
cinta está siempre conectado a la placa del procesador principal, y
también a la placa de I/O (entrada/salida) opcional, si la misma
está incluida en el paquete.
PASO 5
PRECAUCIÓN
Riesgo potencial de que los cables cinta resulten apretados.
Al reensamblar la cubierta del ACP, cuide especialmente de no apretar los
cables cintas.
NOTA: Para asegurarse de que el cable cinta de 10 clavijas esté
bien sujeto y que no interfiera con la cubierta, acomode el cable a
lo largo de las ranuras semicirculares en las placas electrónicas.
Conecteel enchufe del conector de cinta de 10 clavijas al conector
P3 ubicado en la placa del ACP (el conector de 10 clavijas se
conecta al submontaje #6 del codificador).
PASO 6
NOTA: La cara del ACP puede instalarse en cualquiera de 4 posi-
ciones incrementales de 90. Al cambiar la posición del ACP, evite
retorcer el cable cinta en exceso.
Gire el ACP hasta que la dirección de visualización de la cara
frontal sea la correcta para una vista normal; luego deslice el
montaje del ACP en el alojamiento del actuador
5-3
Flow Control Division
Limitorque Actuation Systems
4
5
6
7-21
8-26
P1
P3
