Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

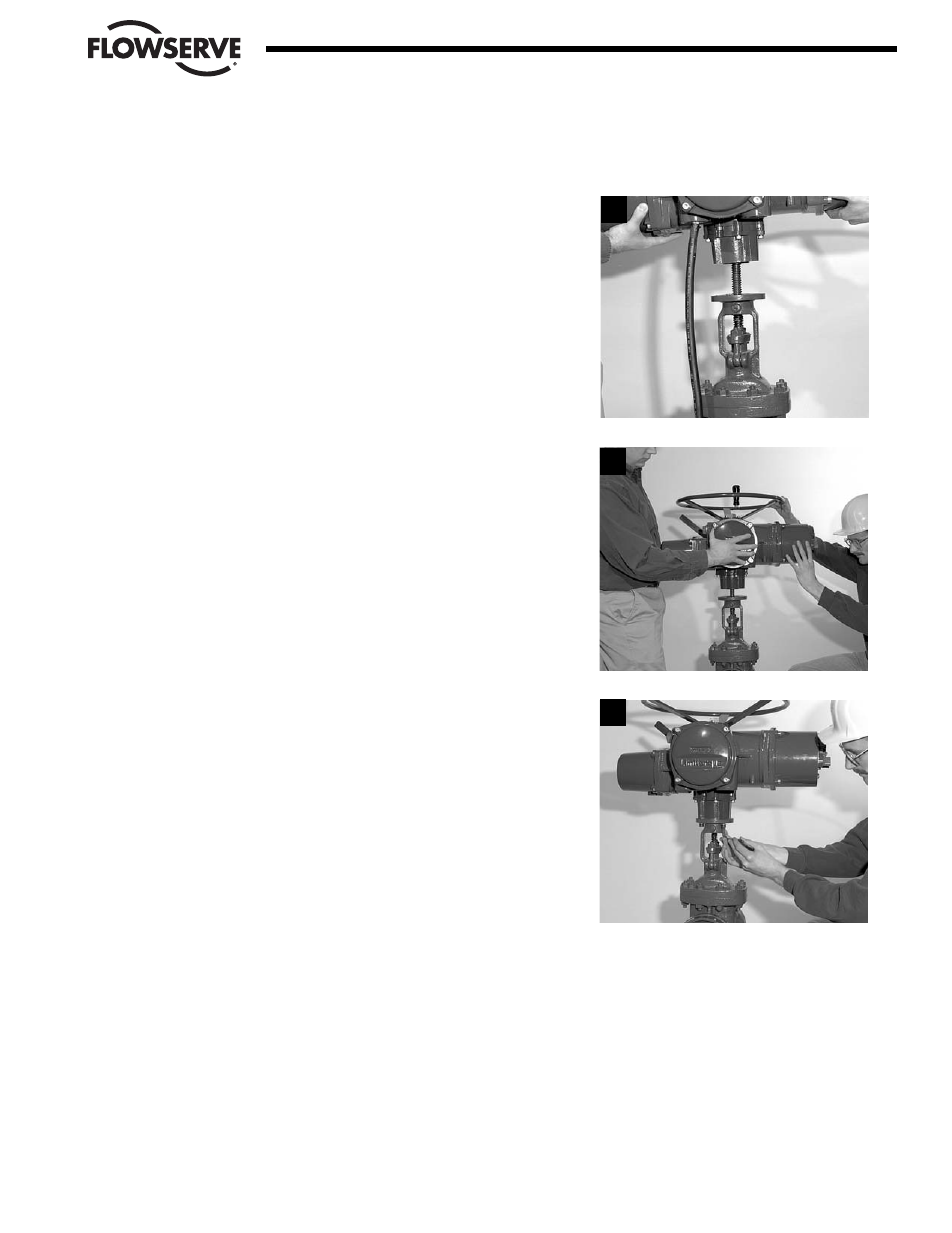

3.2.4 Reensamblaje (base tipo A1/A1E)—Actuador y base de empuje en bloque
PASO 4
Reensamblaje de actuador + base de empuje
Desembrague el actuador a modo manual. Levante el actuador hasta el
vástago roscado y alinee cuidadosamente las roscas con la tuerca del
vástago roscado de la base de empuje.
PASO 5
Gire el volante para bajar el actuador a lo largo del vástago roscado y
por encima de la placa del adaptador de montaje.
PASO 6
Instale los pernos de montaje para fijar el actuador y la base de empuje
(#10) al adaptador de montaje.
PASO 7
a ADVERTENCIA ¡Peligro de alto voltaje! Apague todas las fuentes
de alimentación antes de volver a conectar los conductores de entrada
de alimentación L1, L2, L3, y desconecte el cableado de control en el
bloque de conectores.
Vuelva a conectar los conductores de entrada de alimentación
L1, L2, L3, y el cableado de control al bloque de conectores.
Restablezca la fuente de alimentación cuando esté listo para operar.
3-7
Flow Control Division
Limitorque Actuation Systems
5
4
6
