Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

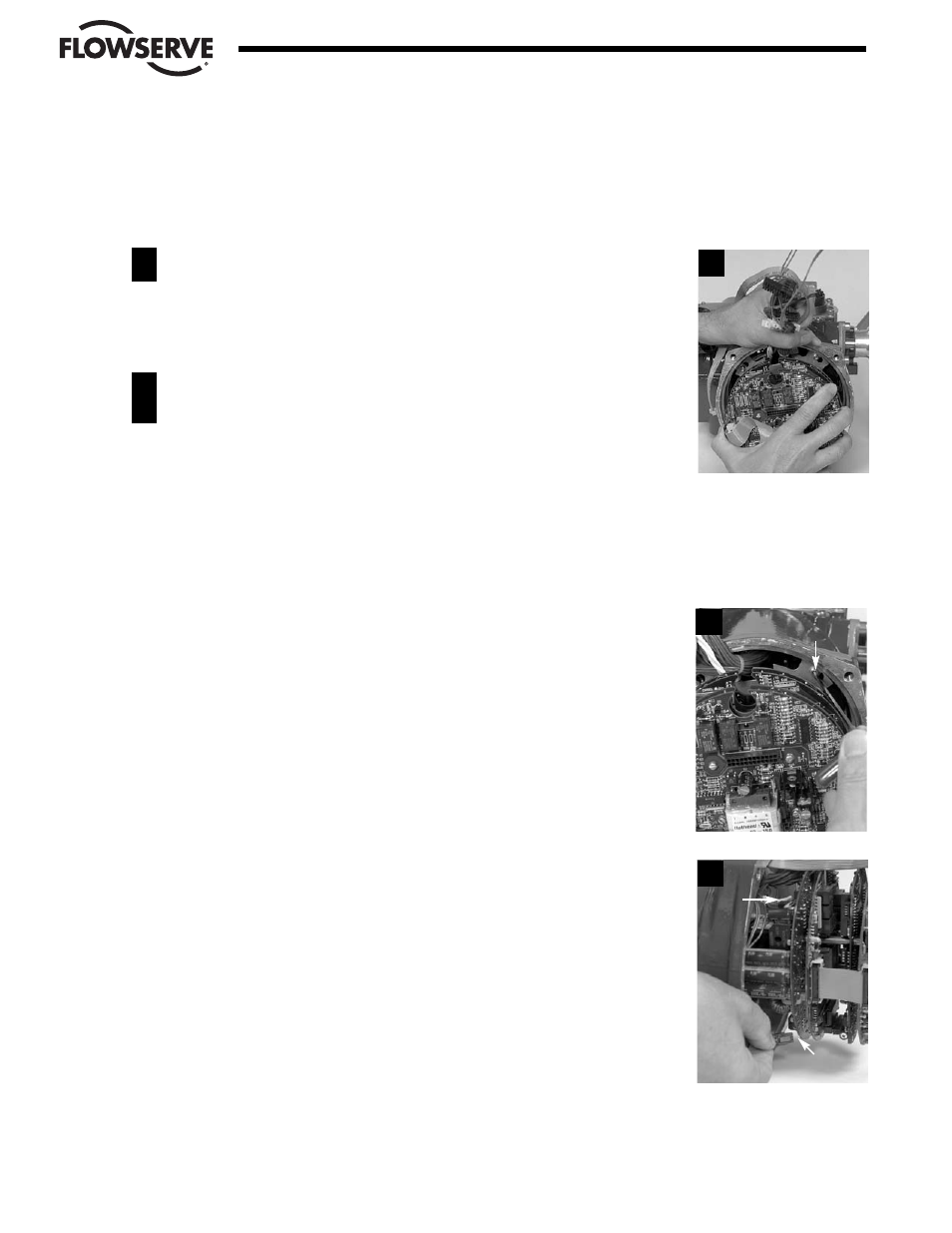

5.2.2 Reensamblaje
Si se ha separado el conjunto de placas estándar de la placas DDC y/o de I/O (entrada/salida) opcionales, vuelva a ensamblar juntas
las placas como una unidad antes de volver a ensamblar el módulo de control en el actuador.
PASO 10
PRECAUCIÓN
Asegúrese de que el puente de conexión de voltaje de la placa de alimentación (vea la Figura
5.3) esté ubicado en la ranura adecuada para el voltaje de la placa de identificación y del motor!
a ADVERTENCIA ¡Peligro de alto voltaje! Desconecte todas las fuentes de alimentación del actuador antes
de reensamblar el montaje del Panel de control Accutronix (ACP). Las fuentes de alimentación pueden incluir la
alimentación principal o la alimentación de control.
PRECAUCIÓN Riesgo potencial de daño electrostático a los componentes electrónicos. Antes de manipular
componentes electrónicos, asegúrese de estar descargado de electricidad estática. Para ello, toque por unos
segundos algún objeto de metal que posea descarga a tierra.
Coloque el montaje del módulo de control sobre las cabezas de los tres tornillos de montaje (#8-7). Gire el
submontaje en el sentido de las agujas del reloj (CW) hasta que los tres tornillos se asienten en los chaveteros.
(Las ranuras de la bocallave de la placa de montaje [#8-1] están espaciadas de tal manera que el montaje del
módulo de control sólo podrá montarse en una sola posición).
PASO 11
Utilizando una llave hexagonal de 3 mm, ajuste los tres tornillos (#8-7).
PASO 12
NOTA: Asegúrese de que el mazo de cables pase a través de las ranuras semicirculares de las
placas de CI.
Conecte el mazo de cables Molex® de 6 clavijas al enchufe P1 y el mazo Molex® de 14 clavijas
al enchufe P2 de la placa de alimentación principal.
