4.7 Base de empuje tipo A1/A1E
Tabla 4.10 – TLista de piezas de la base de empuje tipo A1 (MX-05)
Número de pieza Descripción Cantidad. (MX-05) Cantidad. (MX-10)
10-1 Alojamiento de la base de empuje 1 1
10-2 Piloto de empuje 1 1
10-3 Tuerca de empuje (A1 o A1E) 1 1
10-4 Cojinete 1 1
10-5 Retén de cojinete 1 1
10-6 Tornillo de capuchón de la 1 1
cabeza de enchufe
10-7 Arandela 1 1
10-8 Tapón de tubo 1 1
10-9 Tornillo de fijación de la 1 1
cabeza de enchufe
10-10 Tornillo de capuchón de la 4 4
cabeza de enchufe

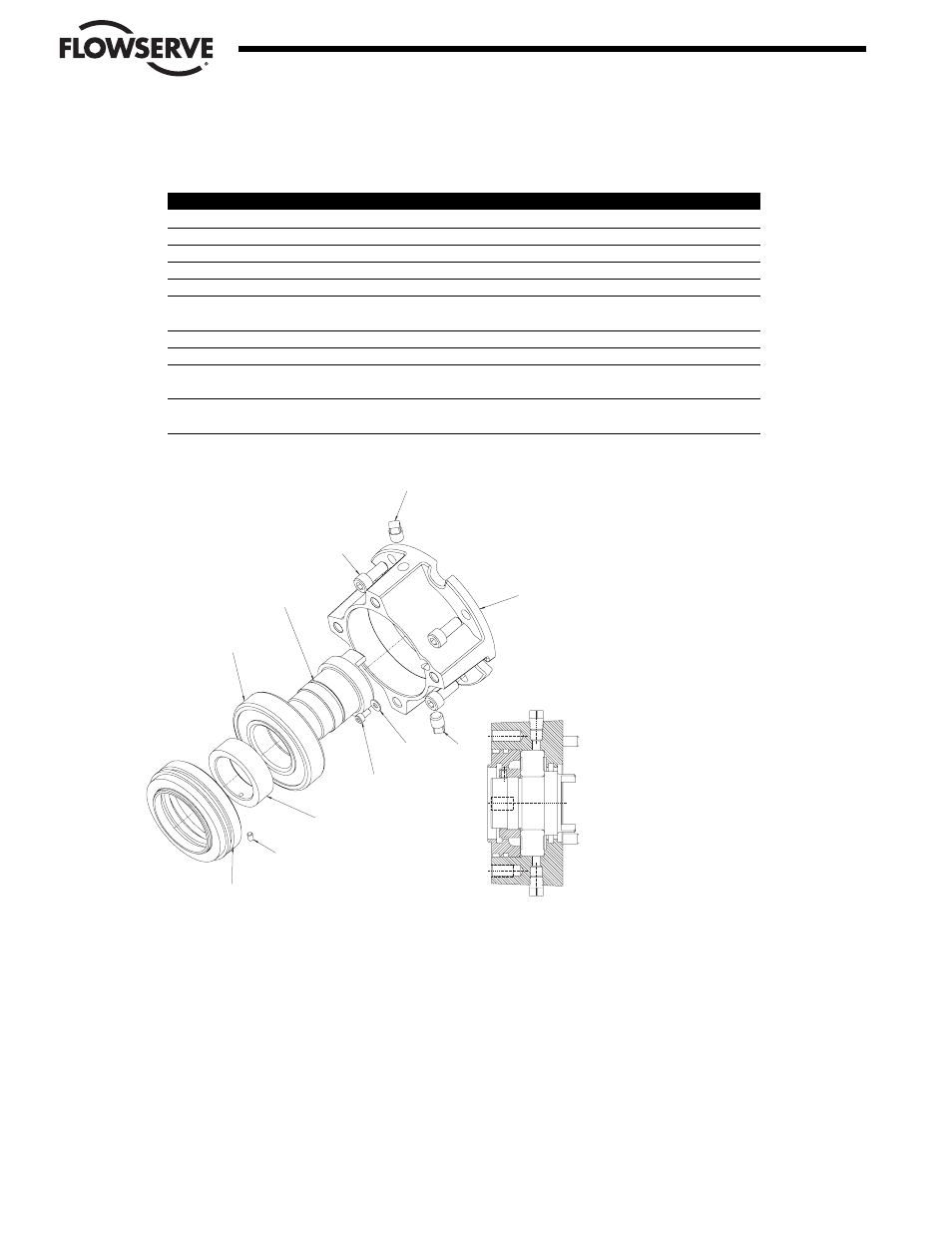

Figure 4.10 – Base de empuje tipo A1 (MX-05))
NOTA: La base de empuje de MX-05 A1/A1E utiliza cojinetes sellados; no hace falta lubricar.
