Flow Control Division
Limitorque Actuation Systems
3
Desmontaje del actuador del adaptador de montaje
3.1 Desmontaje del actuador con base tipo B1/B4/B4E (torsión)
3.1.1 Desmontaje (base tipo B1/B4/B4E)

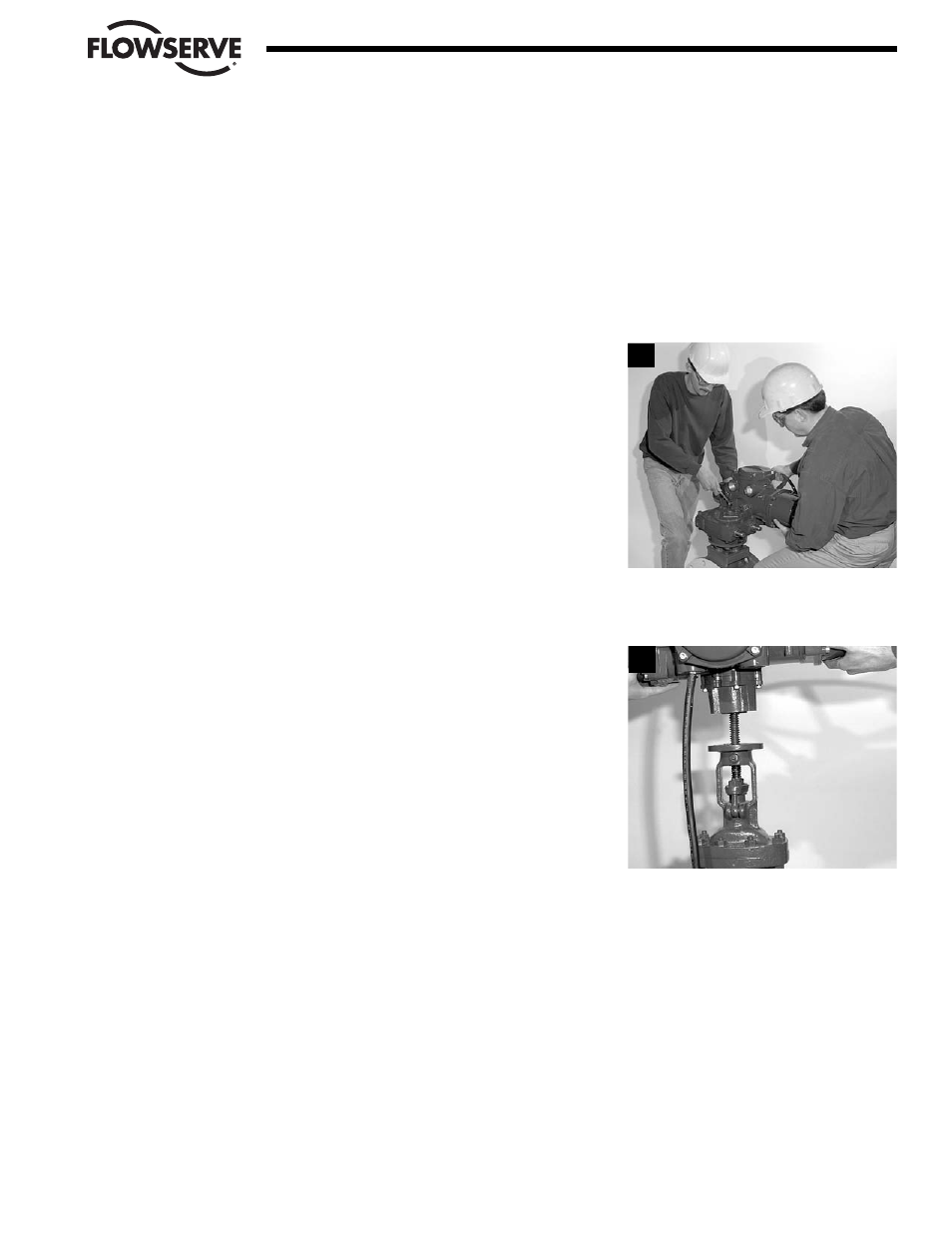

PASO 1
a ADVERTENCIA Peligro de alto voltaje! Desconecte todas las fuentes de alimentación
del actuador antes de extraerlo de la placa de montaje. Las fuentes de alimentación
pueden incluir: Alimentación principal o alimentación de control. Si fuese necesario,
desconecte los conductores de entrada de alimentación L1, L2, L3, y el cableado de
control del bloque de conectores.
Extraiga los pernos que fijan el actuador al adaptador de montaje. Si se
utilizan bases tipo B1 o B4E además de la placa base estándar tipo B4, puede
dejar la base B1 acoplada al adaptador de montaje y retirar únicamente el
actuador. O, de ser necesario, puede extraer los pernos que montan la base
tipo B1 al adaptador de montaje. Esto permitirá extraer el actuador junto con
la base opcional B1.
PASO 2
a ADVERTENCIA ¡Riesgo potencial de alta presión! Antes de desmontar su actuador,
asegúrese de que la válvula u otro dispositivo accionado estén aislados, y que no se
encuentren sometidos a presión.
Levante el actuador del adaptador de montaje.
Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00 3-1
