Manual de mantenimiento y de piezas de repuesto de Accutronix MX FCD LMLIM1314-00

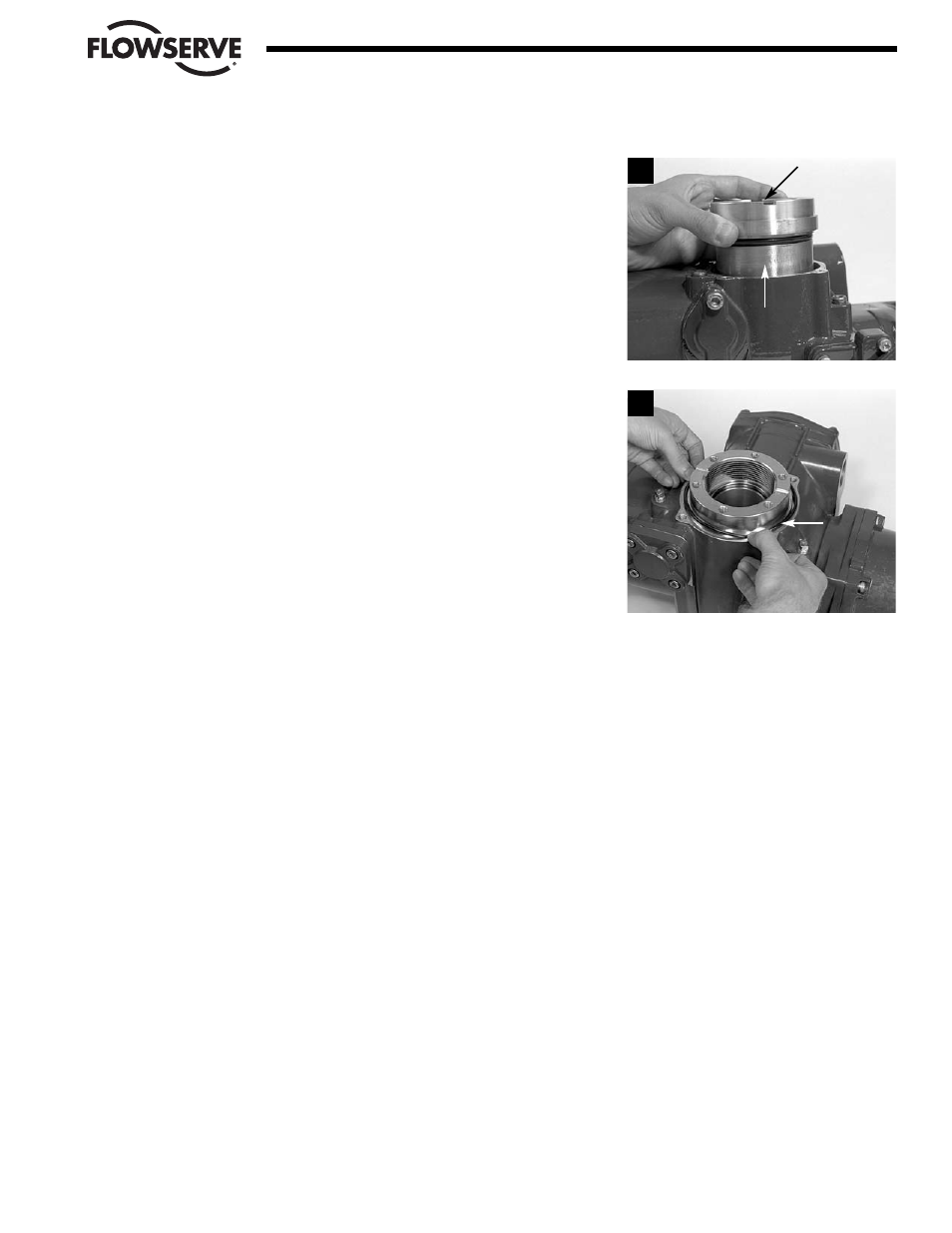

PASO 6
NOTA: Lubrique ligeramente los anillos del cuadrante/las juntas
tóricas antes de reensamblar los submontajes.
Coloque el montaje del adaptador del volante (#12) en la parte
superior del alojamiento del actuador. Gire lentamente el
montaje mientras el mismo se aproxima a su posición inferior
en el actuador; esto permitirá que el anillo del cuadrante (#12-
3) se afloje en el extremo del manguito de accionamiento, lo
cual evitará daños en el anillo del cuadrante.
PASO 7 (SÓLO MX-20 Y 40 )
Coloque la junta tórica (#12-4) alrededor del adaptador del
volante, presionándola hacia el interior de la ranura entre el
montaje del adaptador del volante (#12) y el alojamiento del
actuador (cada 15 o 30 aproximadamente, hasta que la junta
tórica se asiente dentro de la ranura).
4-57
Flow Control Division
Limitorque Actuation Systems
6
7
Anillo del cuad-
rante (12-3) ubi-
cado dentro del
adaptador del
volante
12
12-4
