Manual de mantenimiento y de piezas de repuesto de Accutronix MX

FCD LMLIM1314-00

PASO 4
Reensamble todos los submontajes extraídos, de acuerdo a las instrucciones de reensamblaje correspondientes,
en el siguiente orden:
1. Placa base (submontaje #11). (Consulte la Sección 4.9.2.)
2. Eje helicoidal (submontaje #3). (Consulte la Sección 4.10.2.)
3. Motor (submontaje #4). (Consulte la Sección 4.1.2.)
4. Base de empuje (submontaje #10) - si está instalada. (Consulte la Sección 4.7.2.)

4.12 Drive Sleeve (MX-20, 40, 85 & 140)

Tabla 4.18 – Drive Sleeve Parts List (MX-20 & 40)

Número

Descripción

Cantidad.

Cantidad.

Cantidad. (MX-85 y 140)

de pieza

(MX-20/40)

(MX-85 y 140)

Relación 10:1 y 13:1

2-1

Manguito de accionamiento

1

1

1

2-2 Engranaje

helicoidal

1

1

1

2-3

Engranaje de accionamiento

1

1

1

del codificador

2-4

Cojinete de bolas

1

1

1

2-5

Anillo sujetador

1

No disponible

No disponible

2-6

Llave del manguito de

1

1

1

accionamiento

2-7

Espaciador

No disponible

No disponible

3

2-8

Cojinete de bolas

No disponible

No disponible

2

2-9

Anillo sujetador

No disponible

No disponible

1

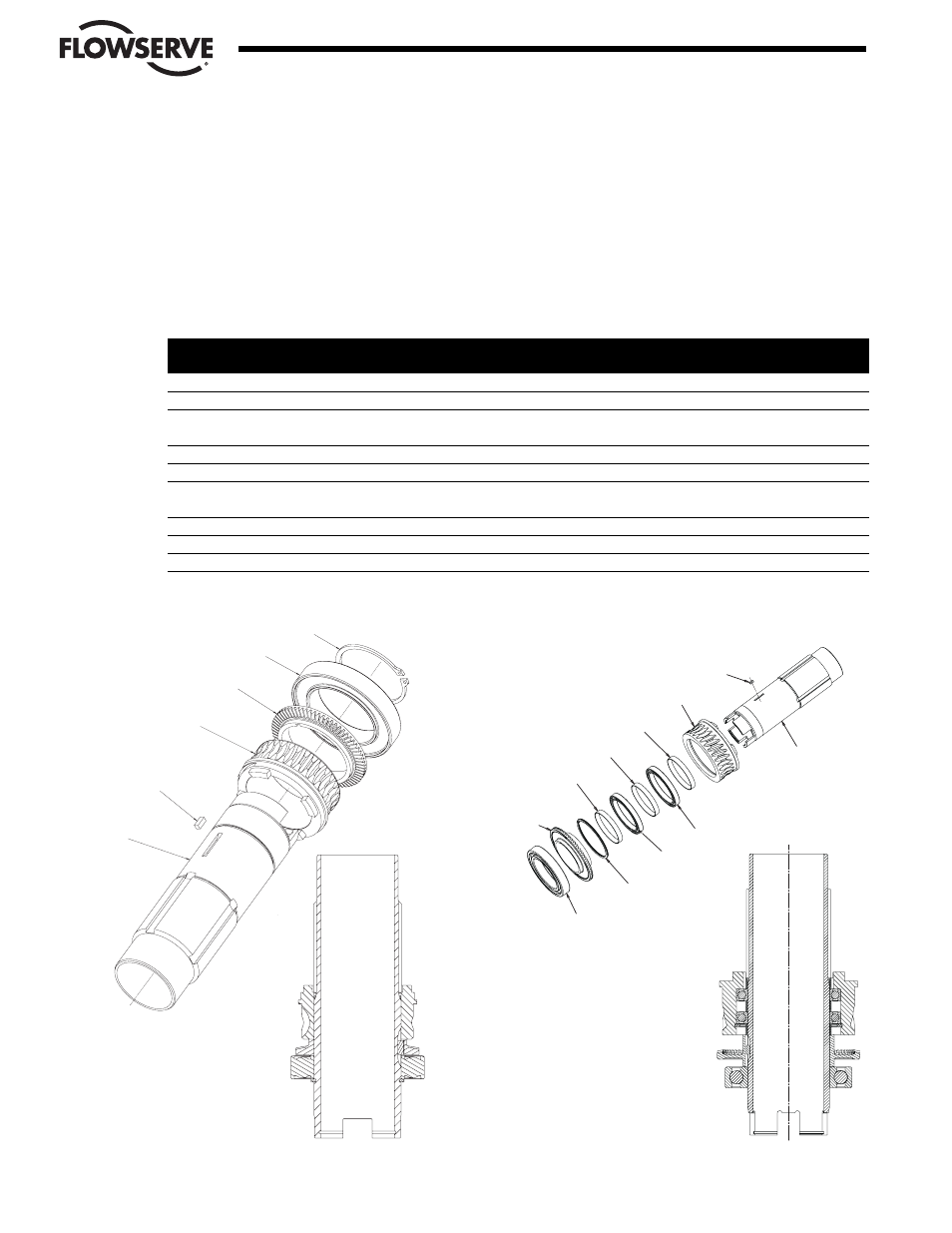

Figura 4.19 – Manguito de accionamiento de MX-20 y 40

Figura 4.20 – MX-85 y 140

relación 10 y 13 a 1

4-44

Flow Control Division

Limitorque Actuation Systems

2-1

2-2

2-3

2-4

2-5

2-6

DRIVE SLEEVE ASSEMBLY

WITH 10 AND 13 TO 1

WORM GEAR RATIO.

FIG. 4.13.B

SCALE = .25

2-4

2-9

2-8

2-1

2-8

2-3

2-7

2-7

2-7

2-2

2-6
