HEIDENHAIN iTNC 530 67
4.
5 Abr
ir e intr
od
uc
ir pr
ogr
ama
s
Programación de los movimientos de la hta.
Para programar una frase, se selecciona una tecla de función DIN/ISO
en el teclado alfanumérico. También es posible emplear la tecla de
función de trayectoria gris, para mantener el código G
correspondiente.

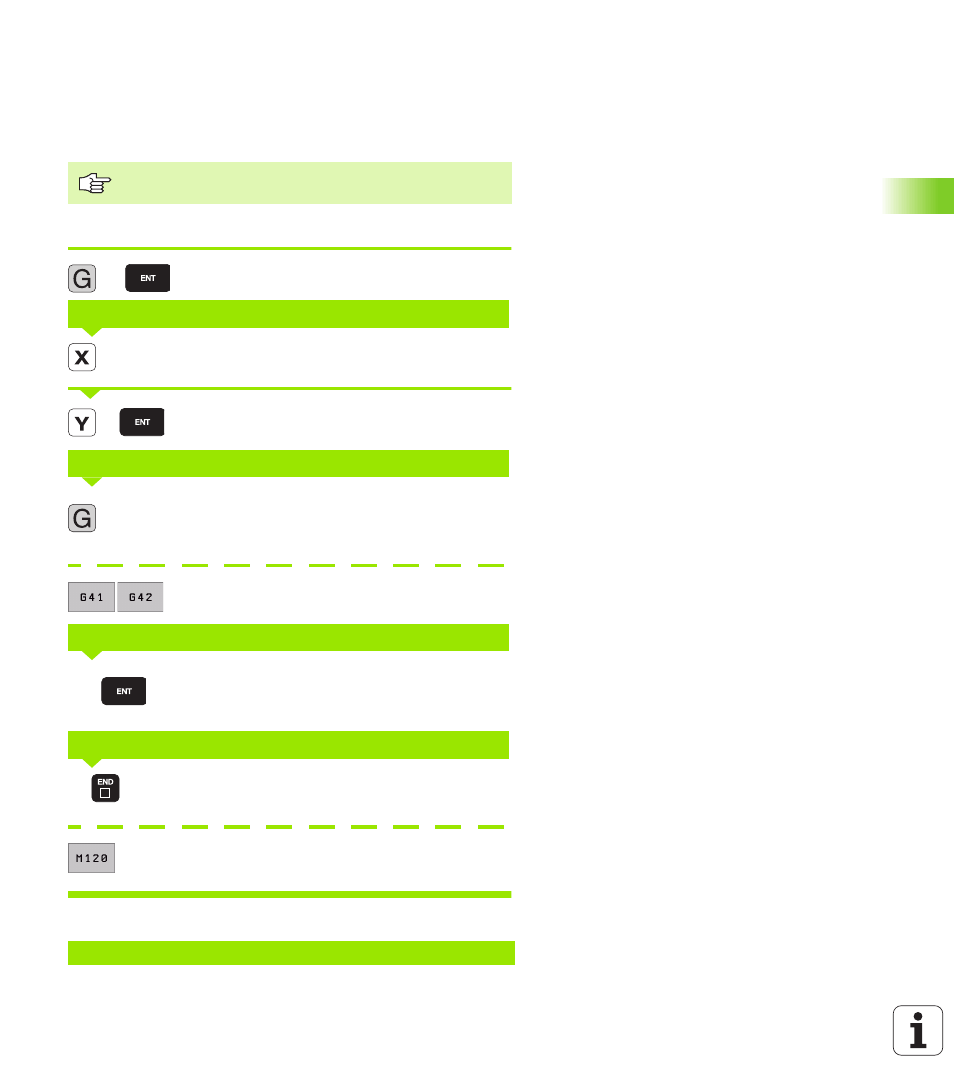

Ejemplo de una frase de posicionamiento
Abrir la frase
Introducir la coordenada del pto. final para el eje X
Introducir coordenada de destino para el eje Y, con la
tecla ENT se pasa a la pregunta siguiente
Desplazar sin la corrección de radio de la herramienta:
confirmar con la tecla ENT, o
o desplazar a la izda o a la derecha del contorno
programado: seleccionar G41 o G42 mediante
Confirmar el avance para este movimiento de
trayectoria 750 mm/min, confirmar con la tecla ENT
Introducir la función auxiliar (p.ej. cabezal M3),
memorizar y terminar la frase con la tecla END
Seleccionar la función auxiliar visualizada por el TNC
en la función de softkey
La ventana del programa indica la frase:
Tener en cuenta que las mayúsculas estén activadas.
COORDENADAS ?
TRAYECTORIA PUNTO MEDIO DE FRESADO
AVANCE ? F=
FUNCIÓN AUXILIAR M ?
N30 G01 G40 X+10 Y+5 F100 M3 *
1
10
5
40
750
3
