HEIDENHAIN iTNC 530 (340 420) ISO programming - Manual (Página 155)

HEIDENHAIN TNC iTNC 530 131
6.2 Pr
inc
ip
ios
bás
ico
s
de lo
s tip
o
s
de tr
a
y
ec
to
ri
a
6.2 Principios básicos de los tipos
de trayectoria
Programación del movimiento de la hta. para un
mecanizado
Cuando se elabora un programa de mecanizado, se programan
sucesivamente las funciones para las diferentes trayectorias del
contorno de la pieza. Para ello se introducen las coordenadas de los
puntos finales de las trayectorias del contorno indicadas en el
plano. Con la indicación de las coordenadas, los datos de la
herramienta y la corrección de radio, el TNC calcula el recorrido real de
la herramienta.
El TNC desplaza simultáneamente todos los ejes de la máquina
programados en la frase del programa según un tipo de trayectoria.

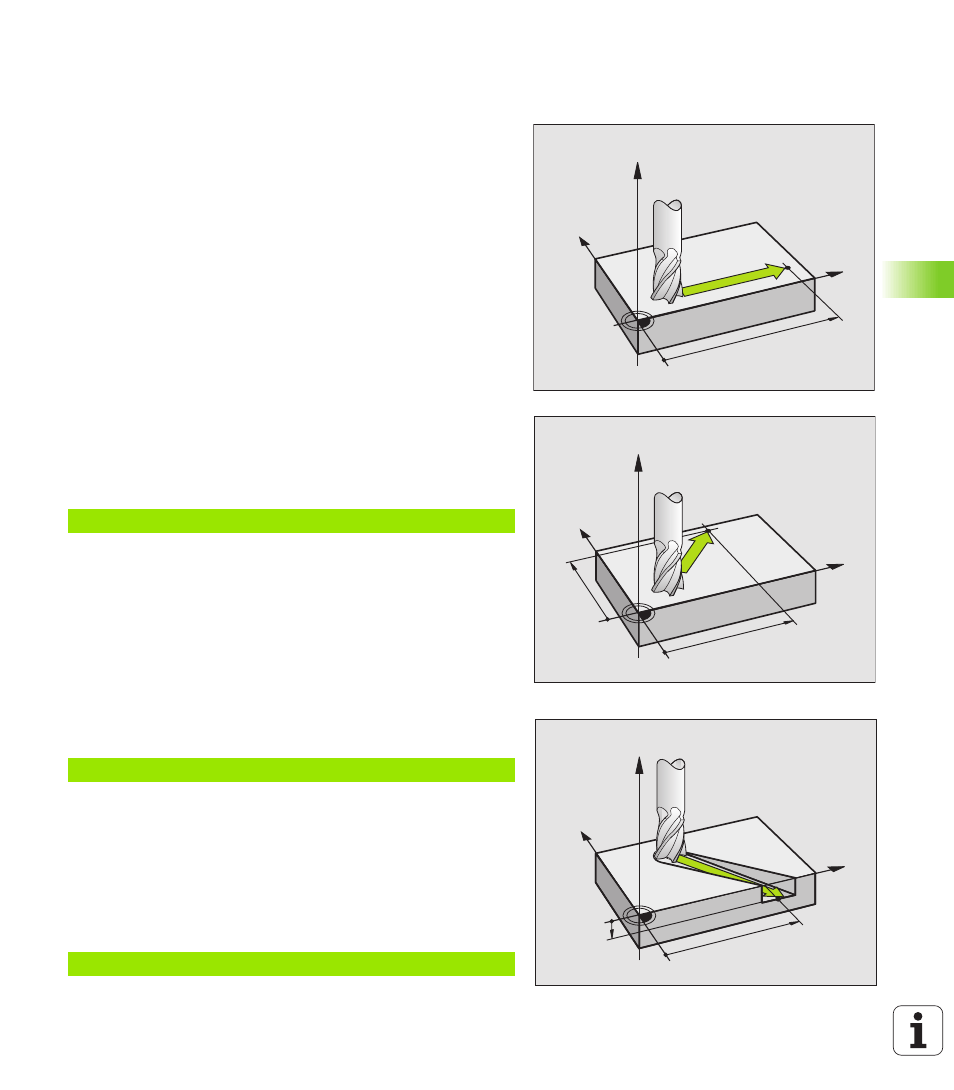

Movimientos paralelos a los ejes de la máquina
La frase del programa contiene la indicación de las coordenadas: El
TNC desplaza la hta. paralela a los ejes de la máquina programados.
Según el tipo de máquina, en la ejecución se desplaza o bien la
herramienta o la mesa de la máquina con la pieza fijada. La
programación de trayectorias se realiza como si fuese la herramienta
la que se desplaza.
Ejemplo:
La herramienta mantiene las coordenadas de Y y Z y se desplaza a la
posición X=100. Véase la figura arriba a la derecha.
Movimientos en los planos principales
La frase del programa contiene las indicaciones de las coordenadas: El
TNC desplaza la herramienta en el plano programado.
Ejemplo:
La herramienta mantiene las coordenadas de Z y se desplaza en el
plano XY a la posición X=70, Y=50. Véase la figura a la derecha en el
centro
Movimiento tridimensional
La frase del programa contiene tres indicaciones de coordenadas: El
TNC desplaza la herramienta en el espacio a la posición programada.
Ejemplo:
N50 G00 X+100 *
N50 Número de frase
G00 Función „Recta en marcha rápida“
X+100 Coordenadas del punto final
N50 G00 X+70 Y+50 *
N50 G01 X+80 Y+0 Z-10 *
X
Y
Z
100
X
Y
Z
70
50
X
Y
Z
80
-10
