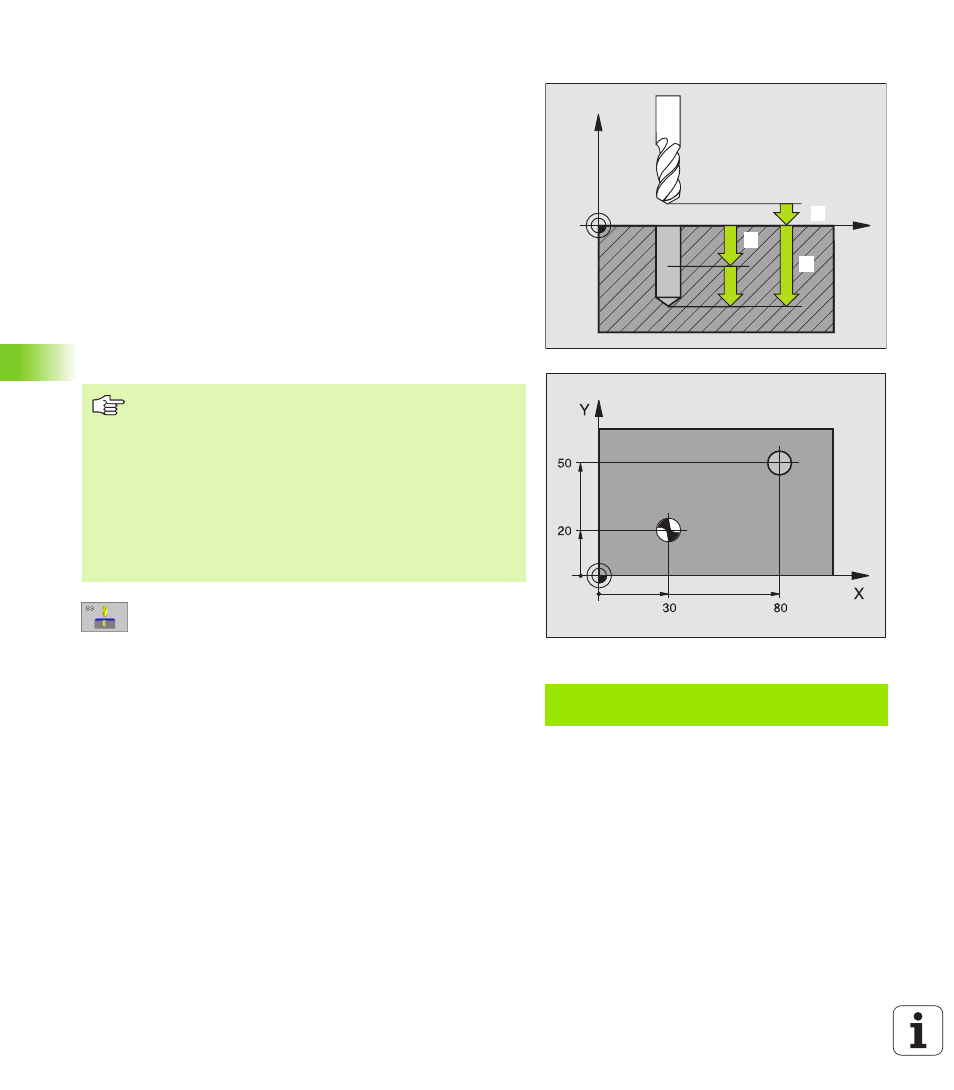

TALADRADO EN PROFUNDIDAD (ciclo G83)
1 La hta. taladra con el avance F programado desde la posición actual
hasta el primer paso de profundización
2 A continuación el TNC retira la hta. en marcha rápida y vuelve a
desplazarse hasta la primera profundidad de pasada, reduciendo
esta según la distancia de parada previa t.
3 El control calcula automáticamente la distancia de parada previa:
n
Profundidad de taladrado hasta 30 mm: t = 0,6 mm
n Profundidad de taladrado más de 30 mm: t = profundidad /50
n máxima distancia de parada previa: 7 mm
4 A continuación la hta. taladra con el avance F programado hasta el
siguiente paso de profundización
5 El TNC repite este proceso (1 a 4) hasta alcanzar la profundidad de
taladrado programada
6 En la base del taladro, una vez transcurrido el tiempo de espera
para el desahogo de viruta, el TNC retira la hta. a la posición de
partida en marcha rápida
U U U U Distancia de seguridad 1 (valor incremental):
Distancia del extremo de la hta. (posición de partida)
– a la superficie de la pieza
U U U U Profundidad de taladro 2 (incremental): Distancia de
la superficie de la pieza – Base de taladro (extremo del
cono del taladro)
U U U U Profundidad de paso 3 (incremental): medida, a la que
se introduce la herramienta cada vez. La profundidad
de taladrado no tiene porque ser múltiplo del paso de
profundización. La hta. se desplaza hasta la
profundidad de taladrado en una sola pasada cuando:
n El paso de profundización y la profundidad total son
iguales
n El paso de profundización es mayor a la prof. de
taladrado
U U U U Tiempo de espera en segundos : tiempo en el que la
herramienta se para en la base del taladro, para cortar
libremente
U U U U Avance F : velocidad de desplazamiento de la
herramienta al taladrar en mm/min
Ejemplo:Frase NC
N10 G83 P01 2 P02 -20 P03 -8 P04 0
P05 500 *
X
Z
1. 1.
2
3
Antes de la programación debe tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) en el plano de mecanizado con
corrección de radio G40.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre la
superficie de la pieza).
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
