iTNC HEIDENHAIN 530 269
8
.5 C
icl
os
pa
ra
r
e
a
li
z
a
r f
igu
ra
s de
p
un
tos

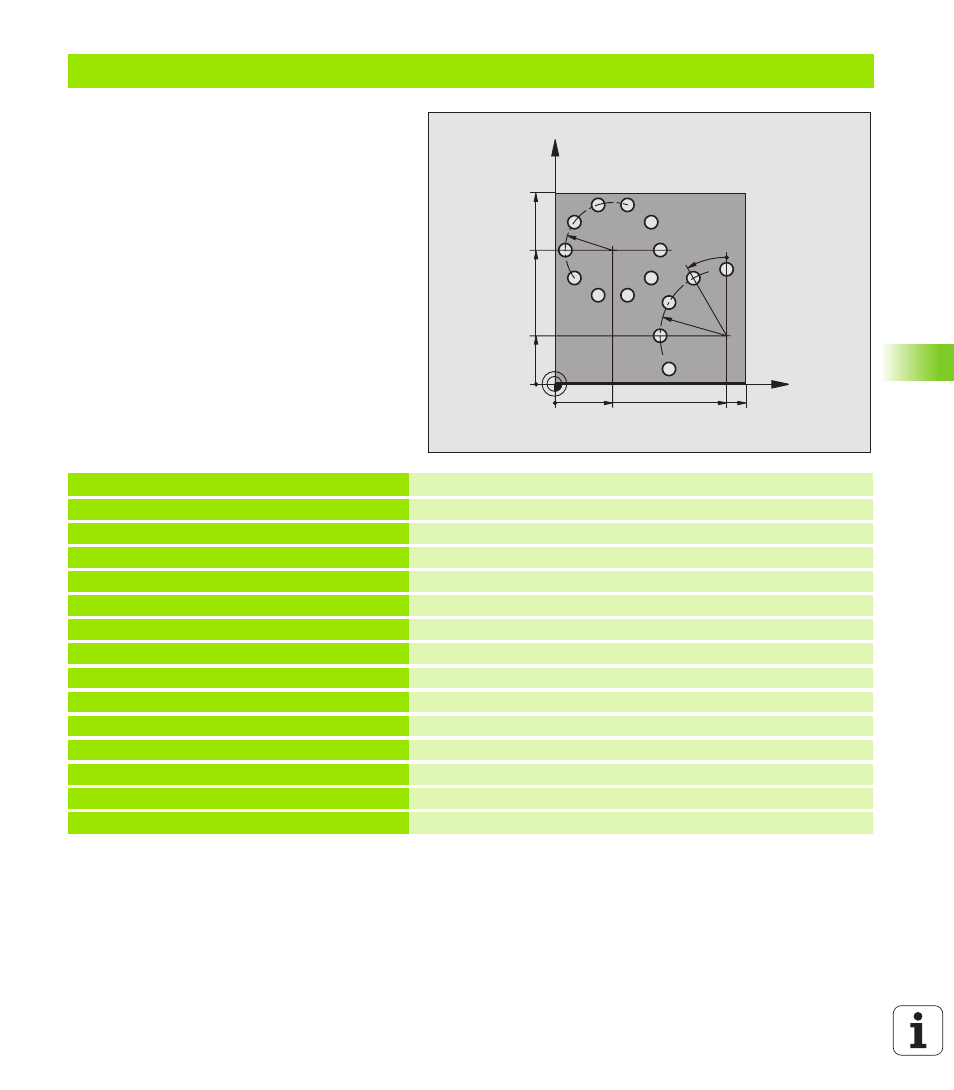

Ejemplo: Círculos de taladros
%BOHRB G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Definición del bloque
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+3 * Definición de la herramienta
N40 T1 G17 S3500 * Llamada a la herramienta
N50 G00 G40 G90 Z+250 M03 * Retirar la herramienta
N60 G200 TALADRADO Definición del ciclo Taladrado
Q200=2 ;DISTANCIA DE SEGURIDAD.
Q201=-15 ;PROFUNDIDAD
Q206=250 ; AVANCE AL PROFUNDIZAR
Q202=4 ;PROFUNDIDAD DE PASO
Q210=0 ;T. ESPERA ARRIBA
Q203=+0 ;COORD. SUPERFICIE.
Q204=0 ;2. DISTANCIA DE S,
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
X
Y
30
70
100
100
R25
R35
30°
90
25
