12.13 Introducir limitaciones del
área de desplazamiento,
Visualizar punto cero
Empleo
Dentro del margen de los finales de carrera máximos se puede
delimitar el recorrido útil para los ejes de coordenadas.
Ejemplo de empleo: Asegurar el divisor óptico contra colisiones

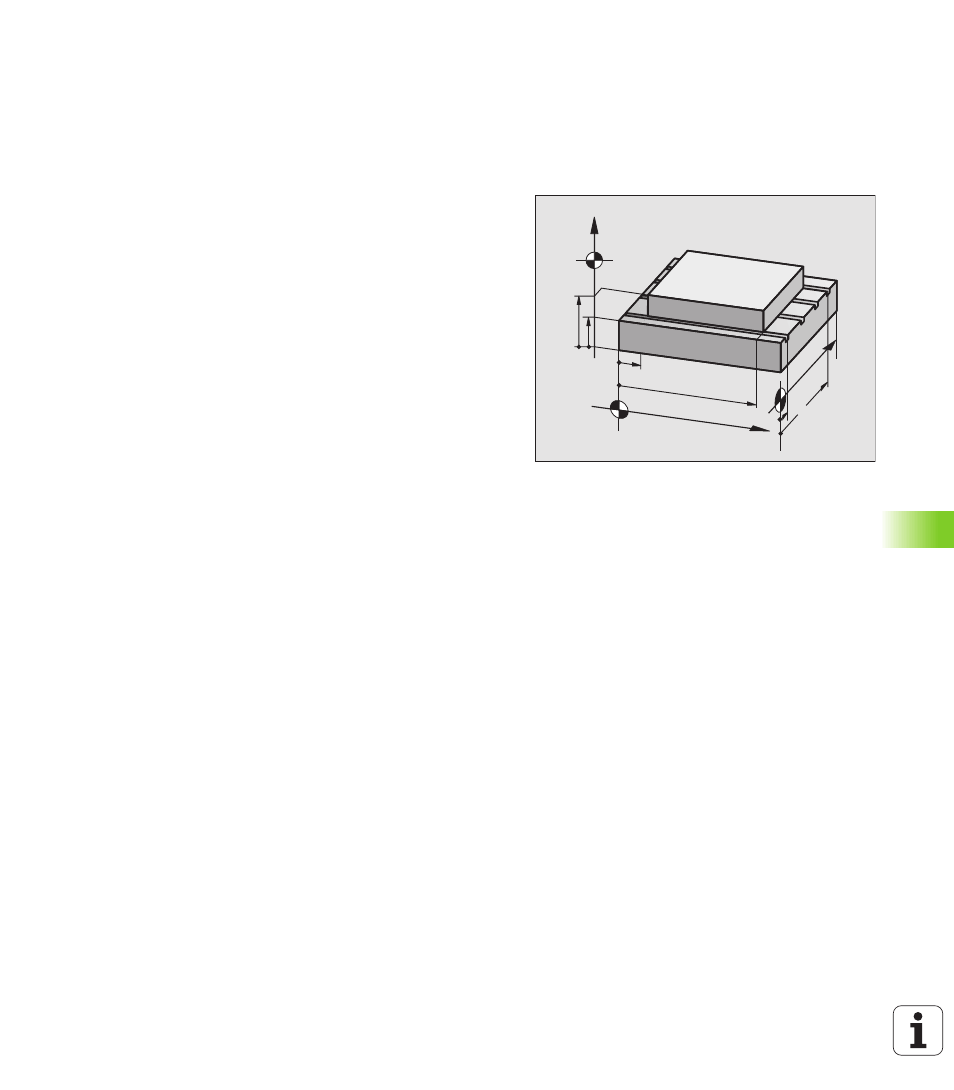

El máximo margen de desplazamiento se delimita con los finales de
carrera. El verdadero recorrido útil se delimita con la función MOD
FINALES DE CARRERA (LIMITACIONES): para ello se programan los
valores máximos de los ejes en dirección positiva y negativa en
relación al punto cero de la máquina. Si la máquina dispone de varios
margenes de desplazamiento, se puede ajustar el límite para cada uno
de ellos por separado (softkey FINAL DE CARRERA (1) a FINAL DE
CARRERA (3)).
Mecanizado sin limitación del margen de
desplazamiento
Para los ejes de coordenadas, que se deben desplazar sin límites de
zona de desplazamiento. introducir la trayectoria máxima del TNC (+/-
99999 mm) como ZONA DE DESPLAZAMIENTO.
Z
Y
X
Z
min
Z
max
X
min
Y
max
Y
min X
max
