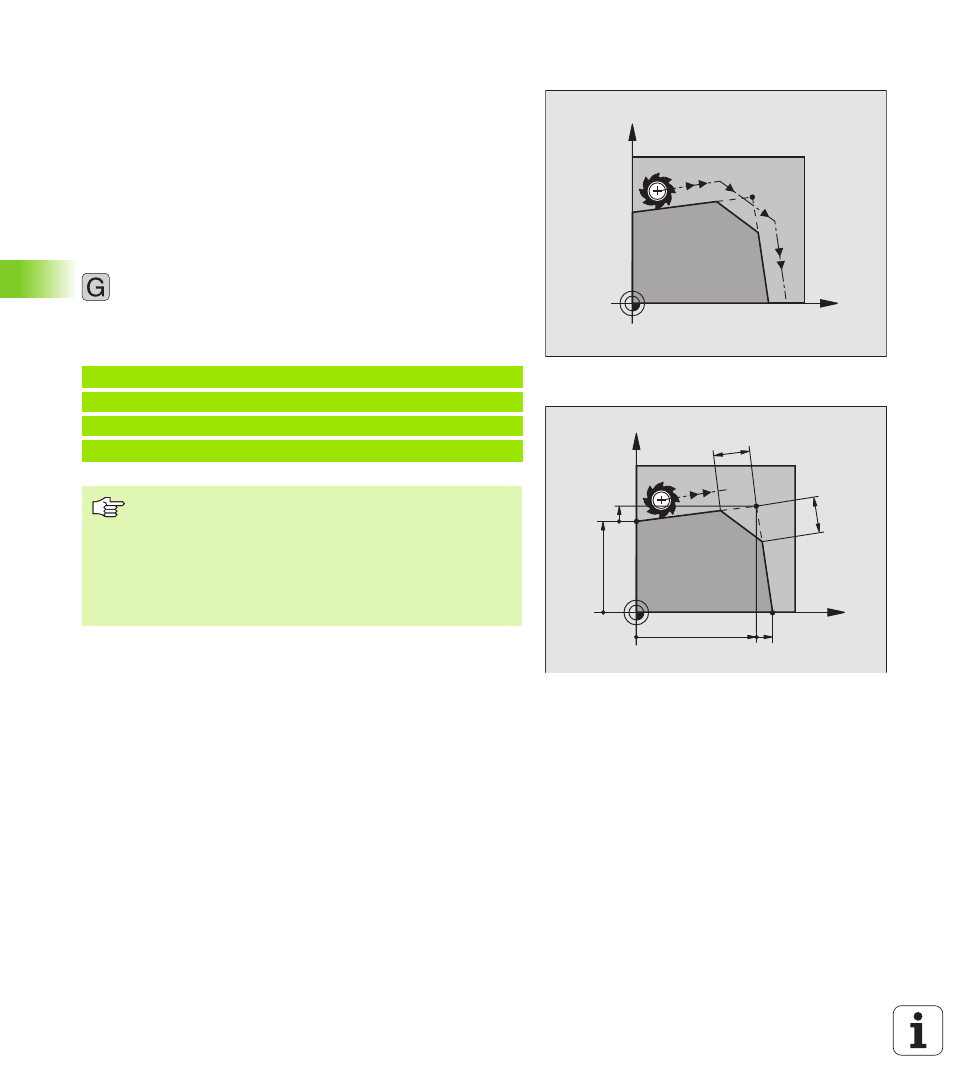

Introducir chaflán entre dos rectas
Las esquinas del contorno generadas por la intersección de dos
rectas, se pueden recortar con un chaflán.
n En las frases lineales antes y después de la frase G24 se programan
cada vez las dos coordenadas del plano en el que se ejecuta el
chaflán
n La corrección de radio antes y después de la frase G24 debe ser
equivalente
n
El chaflán debe poder realizarse con la herramienta actual
Programación
U U U U Sección de chaflán: Longitud del chaflán
Si es preciso:
U U U U Avance F (actúa sólo en la frase G24)
Ejemplo de frases NC
N70 G01 G41 X+0 Y+30 F300 M3 *
N80 X+40 G91 Y+5 *
N90 G24 R12 F250 *
N100 G91 X+5 G90 Y+0 *
El contorno no puede iniciarse con una frase G24.
El chaflán sólo se ejecuta en el plano de mecanizado.
El punto teórico de la esquina no se mecaniza.
El avance programado en una frase G24 sólo actúa en
dicha frase G24. Después vuelve a ser válido el avance
programado antes de la frase G24.
X
Y
24
X
Y
40
40
R5
5
10
25
X
Y
40
12 30
5
12
5
