4.13 Funcionamiento del palet para
mecanizado con herramienta
orientada
Empleo
Las tablas de palets se emplean en centros de mecanizado con
cambiador de palets: la tabla de palets llama a los programas de
mecanizado correspondientes a los diferentes palets y activa
desplazamientos del punto cero o bien tablas de puntos cero.
También se pueden utilizar las tablas de palets para ejecutar
sucesivamente diferentes programas con diferentes puntos de
referencia.

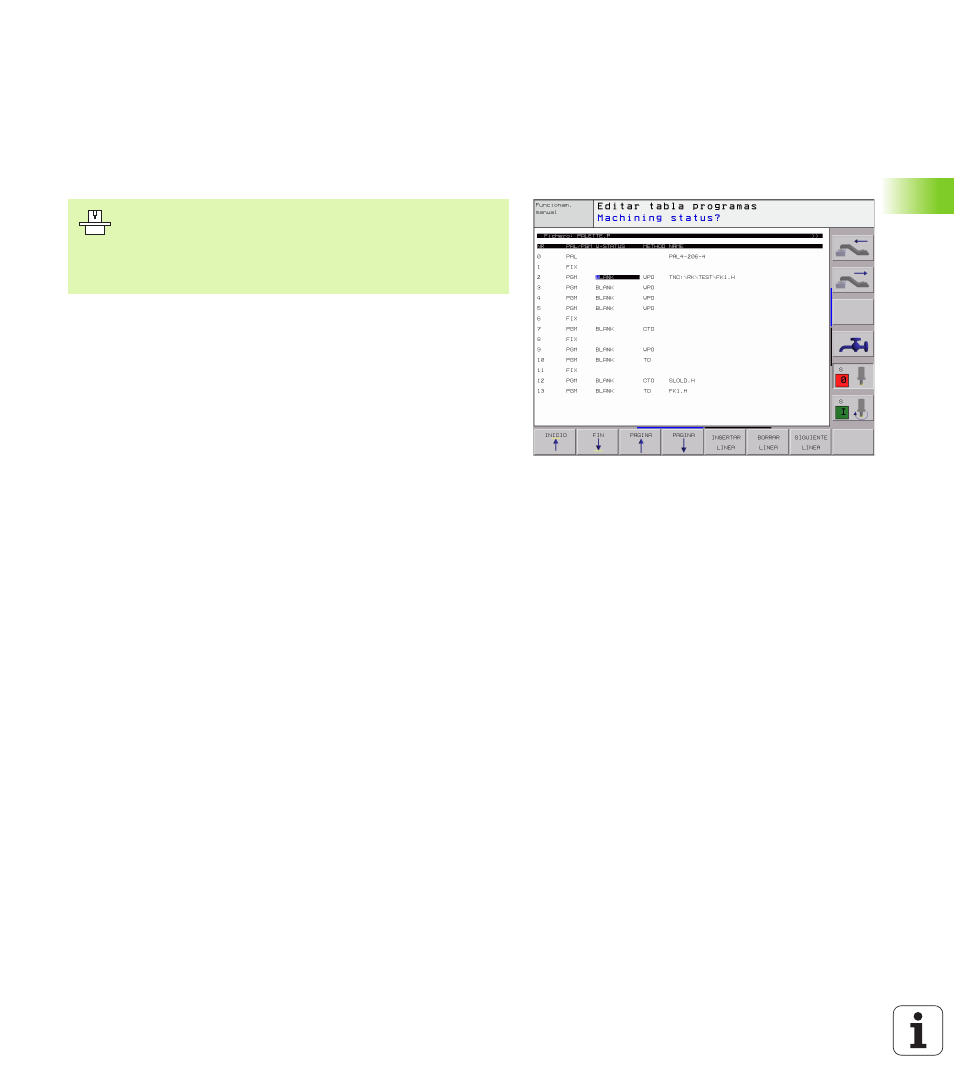

Las tablas de palets contienen las siguientes indicaciones:
n
PAL/PGM
(dato imprescindible):
El registro PAL determina una identificación de palet, FIX determina
el plano de sujeción y con PGM se indica una pieza
n
W-STATE
:
Estado actual del mecanizado. Mediante el estado del mecanizado
se determina el proceso del mecanizado. Para la pieza no
mecanizada se indica BLANK. El TNC modifica este registro durante
el mecanizado indicándo INCOMPLETE y después de finalizar el
mecanizado ENDED. Con la indicación EMPTY se denomina una
posición en la que no está sujeta ninguna pieza o no debe realizarse
ningún mecanizado
n
METHOD
(dato imprescindible):
Indicación de cual es el método según el cual se realiza la
optimización del programa. Con WPO se realiza el mecanizado con la
pieza orientada. Con TO se realiza el mecanizado de la pieza con
herramienta orientada. Para incluir las siguientes piezas en el
mecanizado con herramienta orientada debe emplearse el registro
CTO
(continued tool oriented). El mecanizado con herramienta
orientada también es posible cuando se sujeta la pieza en un palet,
sin embargo no cuando existen varios palets.
n
NOMBRE
(dato imprescindible):
Nombre del palet o del programa. El constructor de la máquina
determina los nombres de los palets (véase manual de la máquina).
Los programas deben estar memorizados en el mismo directorio
que la tabla de palets, ya que de lo contrario debe indicarse el
camino de búsqueda completo del programa
La gestión de palets en los mecanizados con la
herramienta orientada, es una función que depende de la
máquina. A continuación se describen las funciones
standard. Rogamos consulten también el manual de su
máquina.
