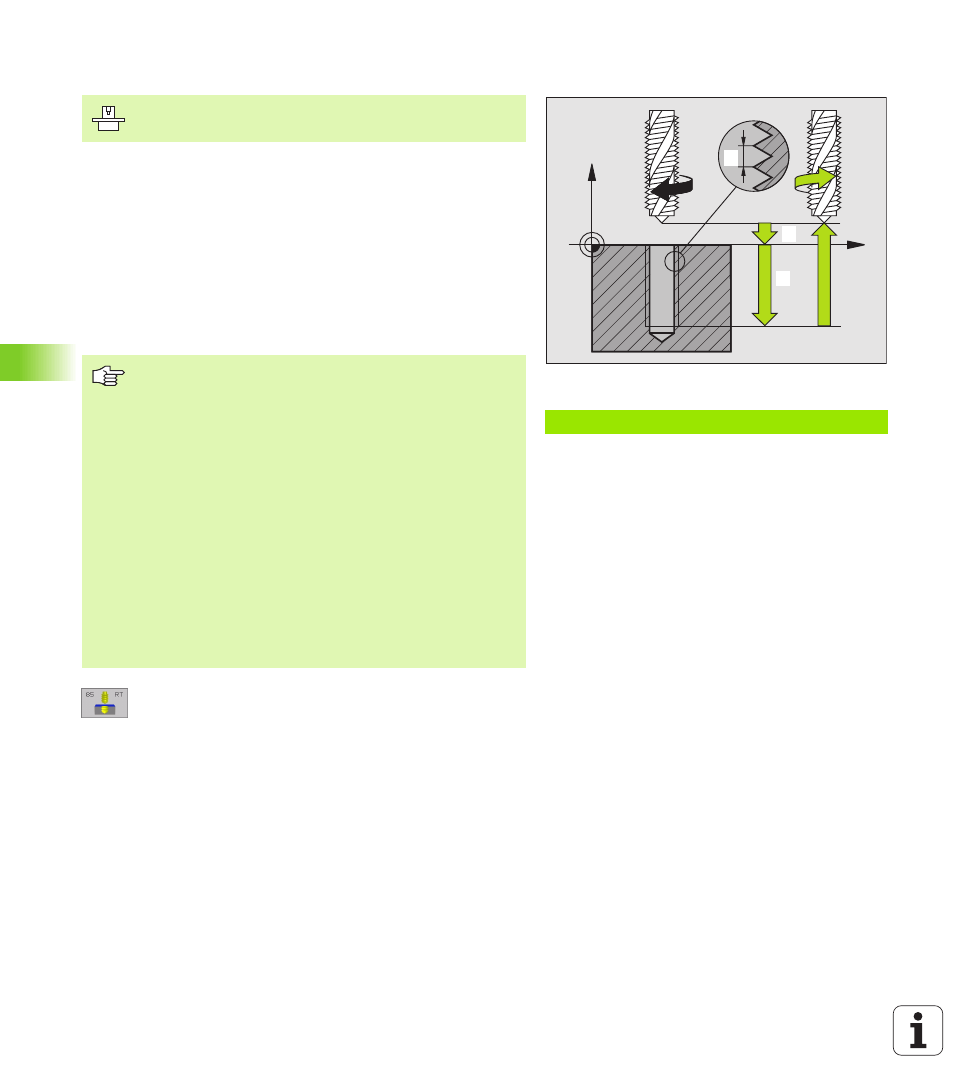

ROSCADO RÍGIDO GS (ciclo G85)
El TNC realiza el roscado en varios pasos sin compensación de la
longitud.
Las ventajas en relación al ciclo de roscado con macho son las
siguientes:
n Velocidad de mecanizado más elevada
n Se puede repetir el mismo roscado ya que en la llamada al ciclo el
cabezal se orienta sobre la posición 0° (depende del parámetro de
máquina 7160)
n Campo de desplazamiento del eje del cabezal más amplio ya que se
suprime la compensación
U U U U Distancia de seguridad 1 (valor incremental):
Distancia extremo de la hta. (posición de partida) –
superficie de la pieza
U U U U Profundidad de roscado 2 (incremental): Distancia de
la superficie de la pieza (principio de rosca) – Final de
rosca
U U U U Paso de rosca 3 :
Paso de la rosca. El signo determina si el roscado es
a derechas o a izquierdas:
+= rosca a derechas
–= rosca a izquierdas
Retirar la hta. durante la interrupción del programa
Al pulsar la tecla de parada stop durante el roscado, el TNC visualiza la
softkey RETIRAR HTA. MANUALM. Si se pulsa RETIRAR HTA.
MANUALM., se retira la hta. de forma controlada. Para ello se activa
el pulsador de dirección positiva del eje de la herramienta activado.
Ejemplo:Frase NC
N18 G85 P01 2 P02 -20 P03 +1 *
X
Z
1. 1. 1. 1.
1. 2
1. 3
El constructor de la máquina prepara la máquina y el TNC.
Antes de la programación debe tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) en el plano de mecanizado con
corrección de radio G40.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre la
superficie de la pieza).
El signo del parámetro Profundidad de taladrado determina
la dirección del mecanizado.
El TNC calcula el avance dependiendo del número de
revoluciones. Si se gira el potenciómetro de override para
las revoluciones durante el roscado, el TNC regula
automáticamente el avance.
El potenciómetro para el override del avance está inactivo.
El cabezal se para al final del ciclo. Antes del siguiente
mecanizado conectar de nuevo el cabezal con M3 (o M4).
