8.3 Ciclos p
ar
a taladr
ado
t
a
ladr
ad
o d
e r
o
sca y fr
esad
o d
e r
o
sca

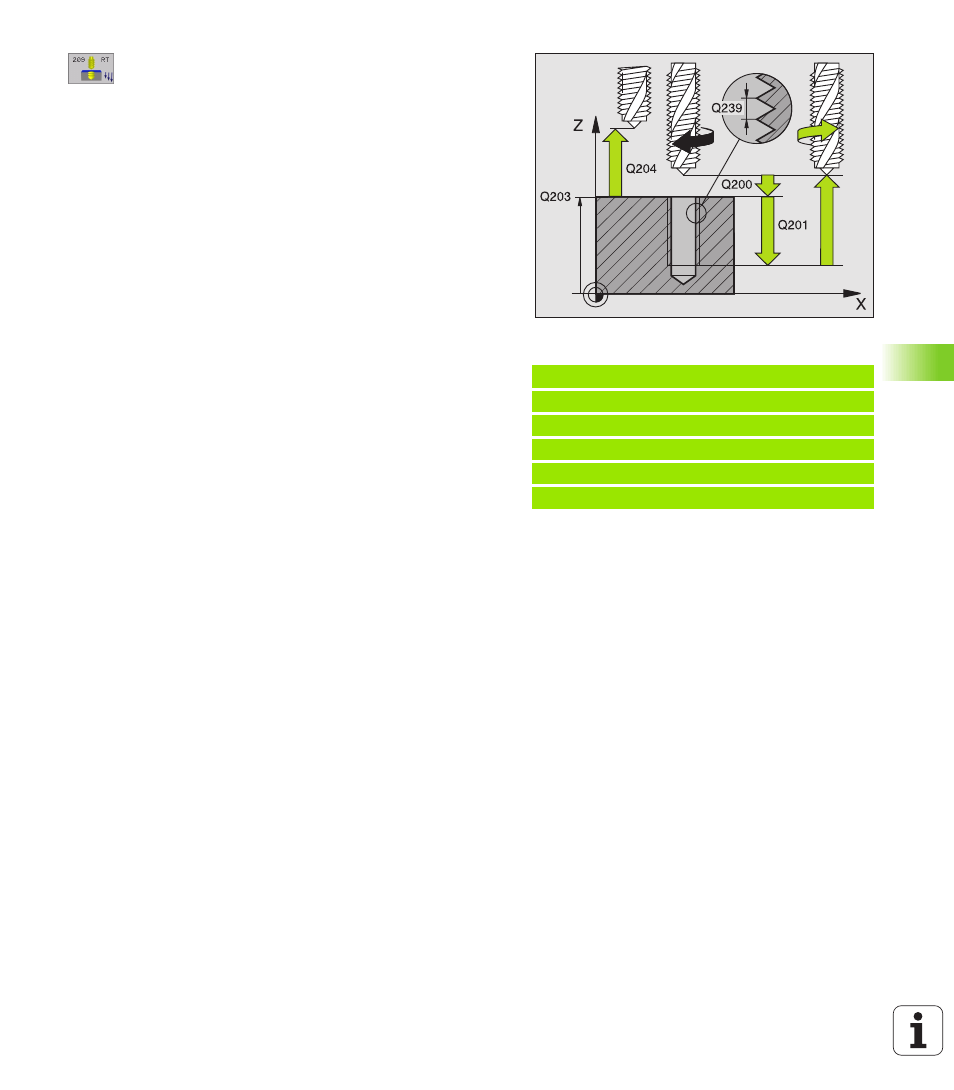

U U U U Distancia de seguridad Q200 (incremental):
Distancia punta de la herramienta (posición de inicio)–
Superficie de la pieza
U U U U Profundidad de roscado Q201 (valor incremental):
Distancia superficie de la pieza – final de la rosca
U U U U Paso de roscado Q239
Paso de la rosca. El signo determina si el roscado es
a derechas o a izquierdas:
+= rosca a derechas
–= rosca a izquierdas
U U U U Coord. de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
U U U U Segunda distancia de seguridad Q204 (valor
incremental): Coordenada del eje de la hta. en la cual
no se produce ninguna colisión entre la hta. y la pieza
U U U U Profundidad de taladrado hasta el arranque de
viruta Q257 (incremental): aproximación, después
de la cual el TNC lleva a cabo un arranque de viruta
U U U U Retroceso durante arranque de viruta Q256: El TNC
multiplica el paso Q239 con el valor dado y retrocede
la herramienta durante el arranque de viruta según
este valor calculado. Si se programa Q256 = 0, el TNC
retira la hta. del taladro para soltarla (a la distancia de
seguridad)
U U U U Angulo para la orientación del cabezal Q336 (valor
absoluto): Angulo sobre el cual el TNC posiciona la
hta. antes del roscado De esta forma si es preciso se
puede repasar la rosca
Retirar la hta. durante la interrupción del programa
Si durante el proceso de roscado se pulsa la tecla de parada externa
stop, el TNC visualiza la softkey RETIRAR HTA. MANUALM.. Si se
pulsa RETIRAR HTA. MANUALMENTE, la hta. se retira de forma
controlada. Para ello se activa el pulsador de dirección positiva del eje
de la herramienta activado.
Ejemplo: Frases NC
N260 G207 TALADRADO DE ROSCA GS NUEVO
Q200=2 ;DIST. DE SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q239=+1 ;PASO DE ROSCA
Q203=+25 ;COOR. SUPERFICIE
Q204=50 ;2. DIST, SEGURIDAD
