8.3 Ciclos p
ar
a taladr
ado
t
a
ladr
ad
o d
e r
o
sca y fr
esad
o d
e r
o
sca
U
U
U
U

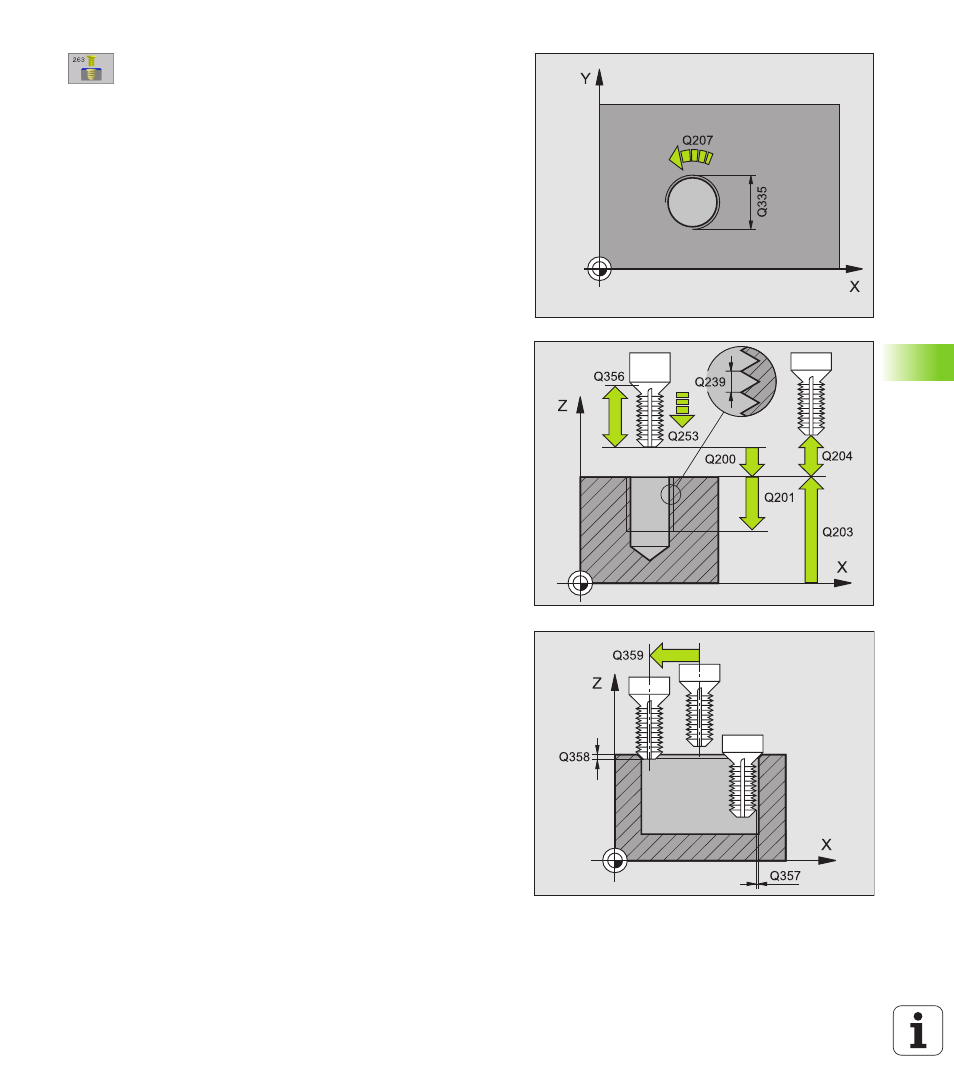

Diámetro nominal
Q335: Diámetro de nominal de la
rosca
U
U
U
U
Paso de rosca
Q239: Paso de rosca. El signo
determina si el roscado es a derechas o a izquierdas:
+= rosca a derechas
– = rosca a izquierdas
U
U
U
U
Profundidad de roscado
Q201 (incremental):
Distancia entre la superficie de la herramienta y la
base de roscado
U
U
U
U
Profundidad de introducción
Q356: (valor
incremental): Distancia entre la superficie de la pieza
y el extremo de la hta.
U
U
U
U
Avance del posicionamiento previo
Q253: Velocidad
de desplazamiento de la hta. al profundizar en la pieza
o bien al salir de la misma en mm/min
U
U
U
U
Tipo de fresado
Q351: tipo de fresado con M03
+1 = fresado sincronizado
–1 = fresado a contramarcha
U
U
U
U
Distancia de seguridad
Q200 (incremental):
distancia entre la punta de la herramienta y la
superficie de la herramienta
U
U
U
U
Distancia de seguridad lateral
Q357 (incremental):
distancia entre la cuchilla de la herramienta y la pared
del taladro
U
U
U
U
Profundidad de fresado frontal
Q358 (incremental):
Distancia entre la superficie de la pieza y la punta de
la herramienta en profundización frontal
U
U
U
U
Desvío en la profundización frontal
Q359
(incremental): Distancia según la cual el TNC desplaza
el centro de la herramienta desde el centro de
taladrado
