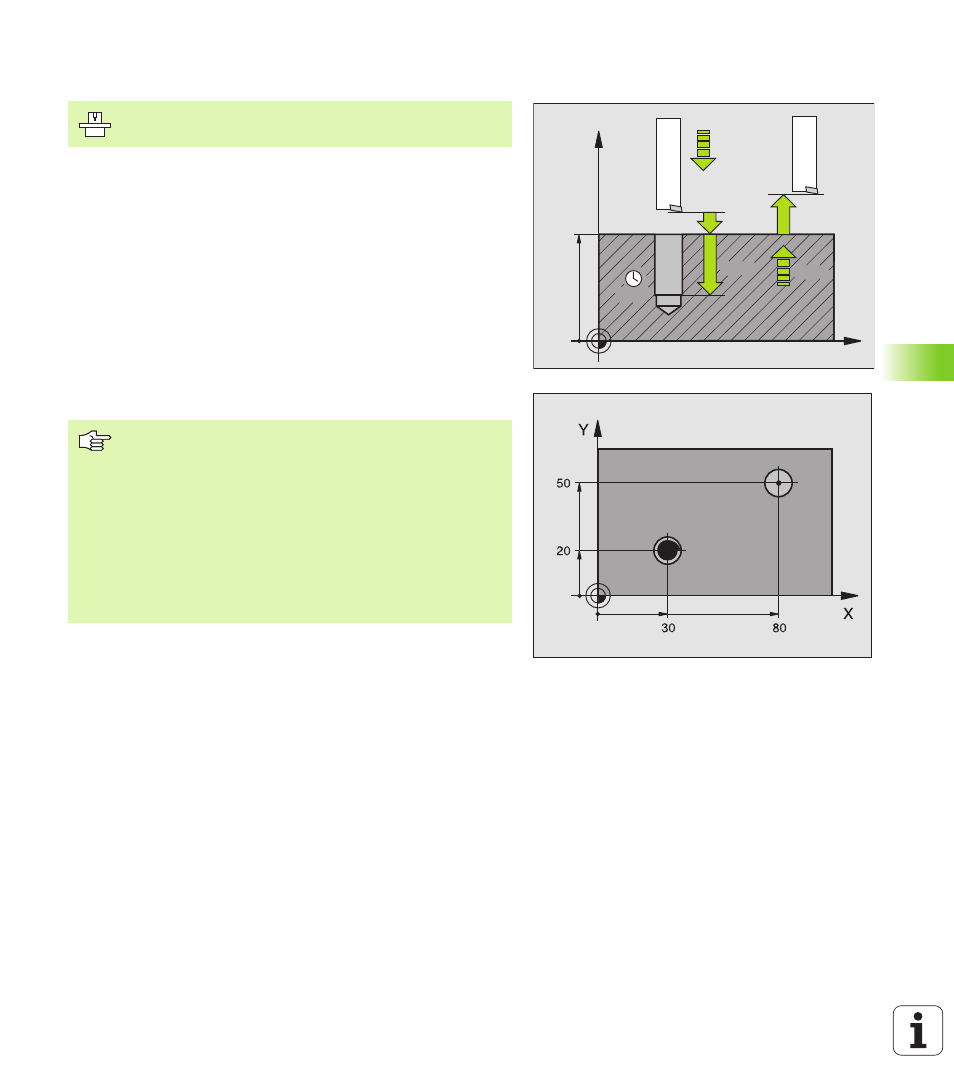

MANDRINADO (ciclo G202)
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida a
la distancia de seguridad sobre la superficie de la pieza
2 La hta. taladra con el avance de taladrado hasta la profundidad
programada
3 En la base del taladro la hta. espera – si se ha programado – con el
cabezal girando para el desahogo de viruta
4 A continuación el TNC realiza una orientación del cabezal sobre
la posición 0°
5 Si se ha seleccionado el desplazamiento libre, el TNC se desplaza
0,2 mm hacia atrás en la dirección programada (valor fijo)
6 A continuación el TNC retira la hta. con el avance de retroceso a la
distancia de seguridad y desde allí – si se ha programado – en
marcha rápida a la 2ª distancia de seguridad. Cuando Q214=0 el
retroceso se realiza a la pared del taladro X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
El fabricante de la máquina prepara la máquina y el TNC
para poder emplear el ciclo G202.
Antes de la programación debe tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) en el plano de mecanizado con
corrección de radio G40.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
Al final del ciclo, el TNC vuelve a conectar el estado del
refrigerante y del cabezal que estaba activado antes de la
llamada al ciclo.
