306 8 Programación: Ciclos
8.8 Cic
los
SL c
on f
ó
rm
ula d
e
co
nt
o
rn
o Programa de descripción del contorno 1: cajera A
Programa de descripción de contorno 2: Cajera B

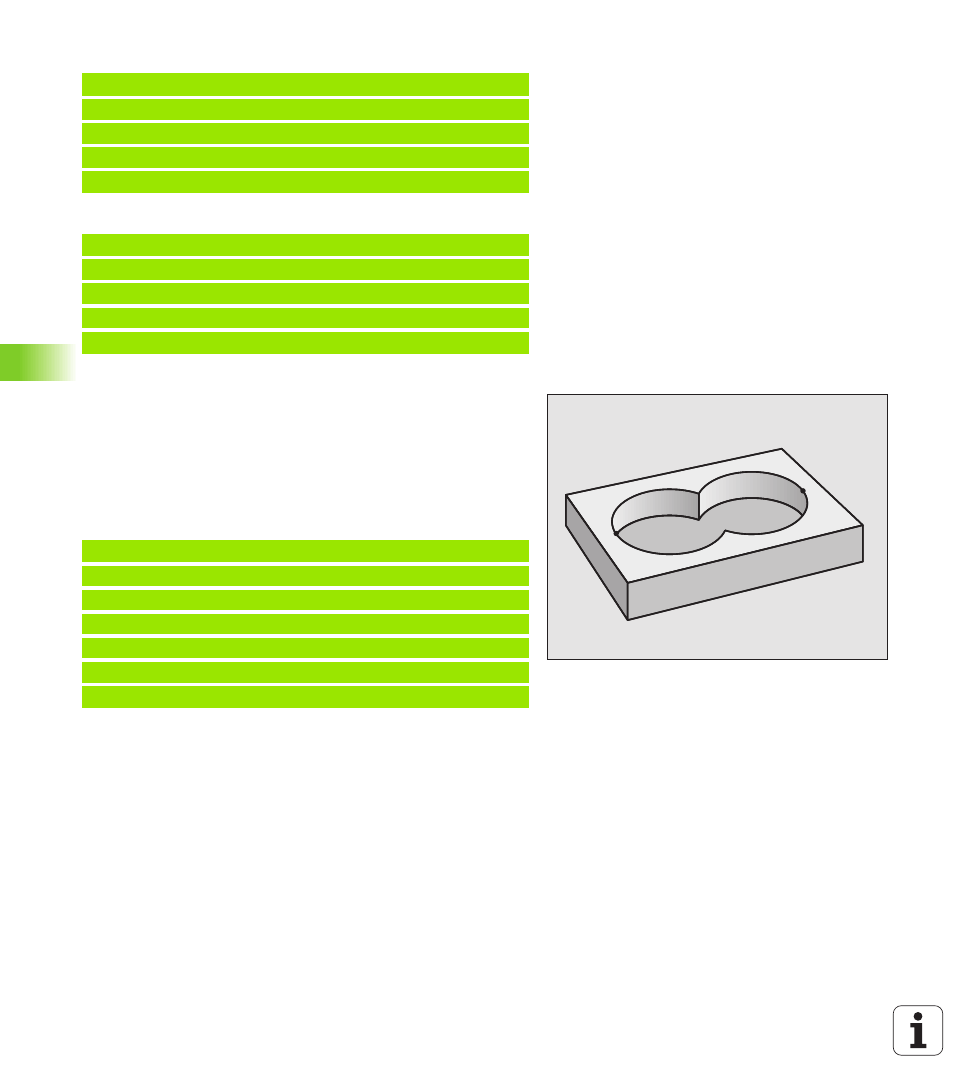

„Superficies“ sumadas
Se mecanizan las dos superficies parciales A y B incluida la superficie
común:
n Las superficies A y B deben programarse por separado sin
corrección de radio
n En la fórmula de contorno las superficies A y B se calculan con la
función “unión con“
Programa de definición de contorno:
%CAJERA_A G71
N10 G01 X+10 Y+50 G40
N20 I+35 J+50
N30 G02 X+10 Y+50
N999999999 %CAJERA_A G71
%CAJERA_B G71
N10 G01 X+90 Y+50 G40
N20 I+65 J+50
N30 G02 X+90 Y+50
N999999999 %CAJERA_B G71
A
B
N50 ...
N60 ...
N70 DECLARE CONTOUR QC1 = “CAJERA_A.H“
N80 DECLARE CONTOUR QC2 = “CAJERA_B.H“
N90 QC10 = QC1 | QC2
N100 ...
N110 ...
